Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE7 |
---|---|---|---|
Tipe: | cacing dan roda cacing | Jaminan: | 3 tahun |
Dukungan teknis: | Seumur hidup | Aplikasi: | Sistem pelacakan surya |
Perbandingan: | 57 | Seumur hidup: | 30 tahun |
Cahaya Tinggi: | slewing ring drive,motor penggerak cacing |

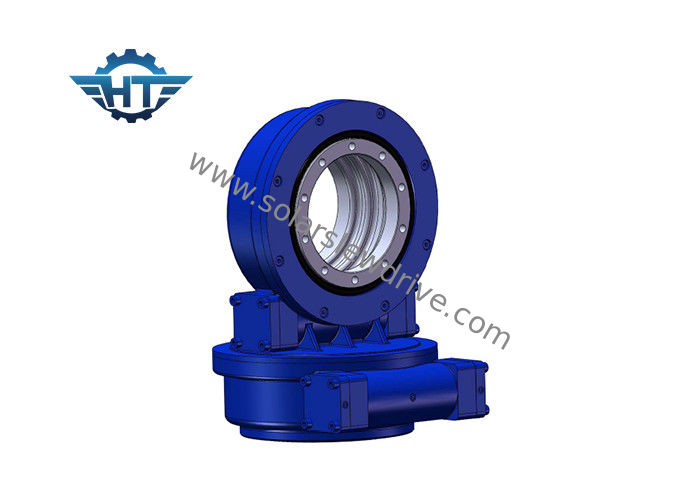

Penggunaan Di Luar Ruangan IP66 Dual Axis Slew Drive Untuk Pembangkit Listrik Panas Dan Sistem Pelacakan PV
Deskripsi
Slewing drive adalah gearbox yang dapat dengan aman menahan beban radial dan aksial, serta mentransmisikan torsi untuk berputar.Rotasi dapat dalam satu sumbu tunggal, atau dalam beberapa sumbu bersama-sama. Hard drive baru dibuat dengan membuat gearing, bearing, seal, housing, motor dan komponen tambahan lainnya dan merakitnya ke dalam gearbox yang sudah jadi.
Slewing drive secara luas diterapkan dalam trailer modular, crane, peralatan ambil kayu, platform kerja udara, sistem solartracking sistem tenaga angin, dll.
slewing drive cocok untuk daerah dengan garis lintang tinggi dan efisiensi pembangkit listrik akan meningkat lebih dari 35%, yang secara signifikan meningkatkan efisiensi sistem pembangkit tenaga surya.
Untuk sistem pelacakan surya satu sumbu horisontal, poros utama panel surya akan menyesuaikan sudut untuk melacak sudut deklinasi secara tepat.Slewing drive semacam ini hanya diterapkan untuk area dengan garis lintang rendah.
Dengan mengadopsi slewing bearing sebagai komponen intinya, slewing drive dapat menghasilkan gaya aksial, gaya radial, dan momen miring secara bersamaan.Slewing drive banyak digunakan dalam sistem pelacakan surya.
Sistem pelacakan surya dibagi menjadi sistem pelacakan surya sumbu tunggal horisontal, pelacak sumbu tunggal miring dan sistem pelacakan surya sumbu ganda.
Slewing drive yang digunakan dalam sistem pelacakan matahari terutama sumbu tunggal (seri SE), sumbu ganda (seri SDE) dan tipe vertikal (seri VE).Dan model yang paling umum digunakan adalah SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Spesifikasi
Ukuran model dasar kami menghasilkan kisaran kinerja mulai dari 1.500 Nm hingga 11.200 Nm untuk menahan torsi, 100Nm hingga 20.000 Nm untuk torsi keluaran, 5000 Nm hingga 89.000 Nm untuk torsi miring, dan rasio pengurangan gearbox 30: 1 hingga 150: 1.Dengan memasang gearbox planetary, rasio gear bisa lebih tinggi.Drive dapat dipasang secara horizontal, vertikal, atau kombinasi beberapa sumbu.
Keandalan
Drive slewing poros ganda SDE kami dijamin selama 30 tahun masa pakai penentuan posisi 3D yang akurat.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan kehidupan lapangan.
Performa
Slew drive kami menggunakan teknologi cacing jam pasir yang telah dipatenkan untuk memberikan kontrol dan dukungan gerakan maksimum.Roda gigi cacing kami menggunakan 5 hingga 11 gigi pada garis pitch gigi cincin dari sekrup jam pasir, yang merupakan ikatan gigi yang lebih tinggi daripada cacing standar, memberikan stabilitas dan kekuatan gearbox yang lebih besar.Pelajari lebih lanjut tentang teknologi jam pasir.
Bagaimana memilih ukuran yang tepat dari drive slewing?
Memilih ukuran yang tepat dari drive slewing untuk menghindari tidak hanya kekurangan kinerja atau surplus kinerja memainkan peran penting dalam mencapai solusi yang hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. toque output yang dibutuhkan.Jika Anda tidak memiliki gagasan yang jelas tentang data itu, cukup beri tahu kami muatannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di wilayah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah penggerak yang kami rekomendasikan dapat menanggung beban maksimal ketika ada angin kencang.
4. kecepatan output yang Anda butuhkan yang akan membantu kami untuk merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti serangan balik, permintaan kelas IP dll
Parameter SDE Slewing Drive
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
