Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 100~380/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000pcs per bulan |
Aplikasi: | sistem pelacakan matahari | Diameter luar: | 3 hingga 25 inci |
---|---|---|---|
Bahan Perlengkapan Cacing: | 50Mn, 42CrMo | Sumber Daya: | 24VDC |
Layanan: | Desain OEM | Lingkaran kehidupan: | 30 tahun |
Pengemasan: | Kasus kayu lapis | Bahan: | Baja atau Aluminium |
Cahaya Tinggi: | VE9 menghabisi gearbox drive,Cacing Hourglass membunuh gearbox penggerak,24VDC gearbox berputar |

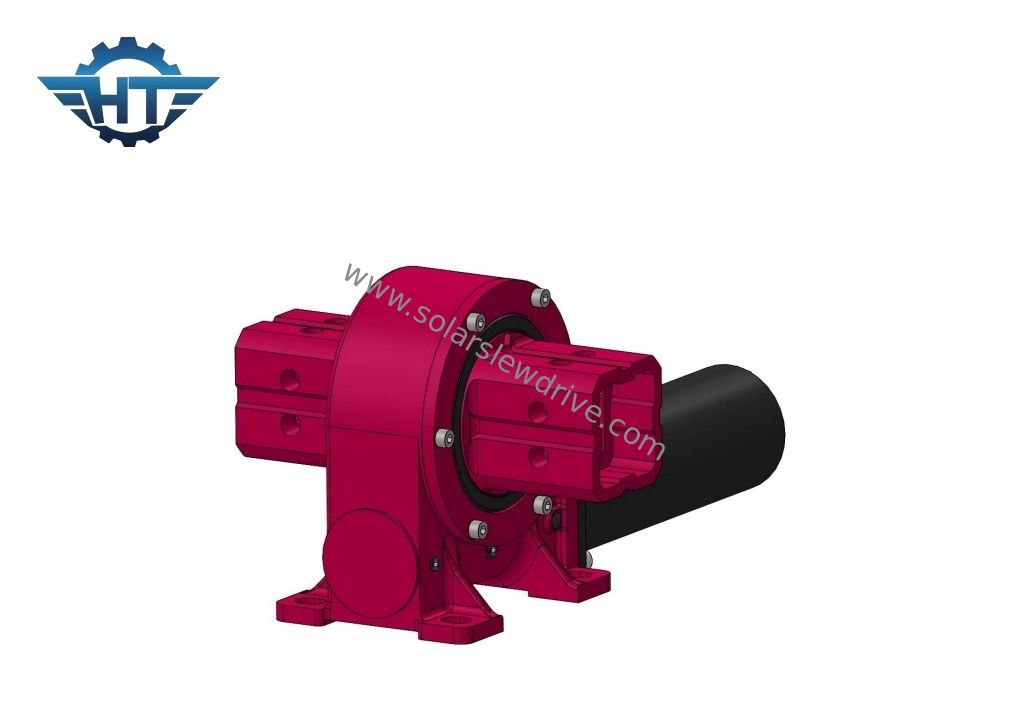

VE9 Slew Drive Gearbox Dengan Cacing Hourglass Untuk Tube Output Solar Tracking System
Gearbox Penggerak SlewDeskripsi
Komponen utama drive putar adalah: cacing, gigi, dasar casting dan beberapa bagian standar seperti bantalan, baut, dll.Perangkat penggerak berputar menggunakan gerakan poros untuk mengurangi konsumsi kekuatan dan memainkan peran dalam perlindungan keselamatan.
Lembar data tipe VE Slewing Drive
Model | Rasio | Torsi output nominal (N.m) | Torsi miring (N.m) | Torsi tahan (N.m) | beban aksial (kN) | Beban radial (kN) | Efisiensi | Keakuratan (%) | Mengunci sendiri | Berat (kg) |
3 " | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | Ya. | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | Ya. | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | Ya. | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | Ya. | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | Ya. | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | Ya. | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | Ya. | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | Ya. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | Ya. | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | Ya. | 251 |
Aplikasi
Penggerak geser terutama digunakan dalam platform kemudi kendaraan khusus, truk flatbed tugas berat, derek kontainer, derek yang dipasang di truk, derek truk, kendaraan kerja udara, derek, derek gantry,pembangkit listrik tenaga angin kecil, komunikasi aerospace, penerimaan satelit, sistem pelacakan surya dan banyak industri lainnya.perkembangan pesat industri pembangkit listrik tenaga surya fotovoltaik banyak digunakan. Penggerak putar digunakan dalam industri pembangkit listrik tenaga surya fotovoltaik, dan umumnya dilengkapi dengan motor gir gir atau motor gir AC; pada mesin konstruksi,motor hidrolik terutama dikonfigurasi sebagai drive daya.
