Tempat asal: | CINA |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE14" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 330~360/ pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Nomor model: | SE14" | Bahan baku: | QT |
---|---|---|---|
Memegang Torsi: | 54200 Nm | Torsi Miring: | 68000 Nm |
Torsi keluaran: | 6550 Nm | Beban Aksial Statis: | 680 kN |
Beban Radikal Statis: | 230 kN | Bobot: | 63 kg |
Cahaya Tinggi: | Worm Slew Drive Dengan Gear Motor,68000 Nm Gear Slew Drive,SE 14 "Worm Gear Slew Drive |

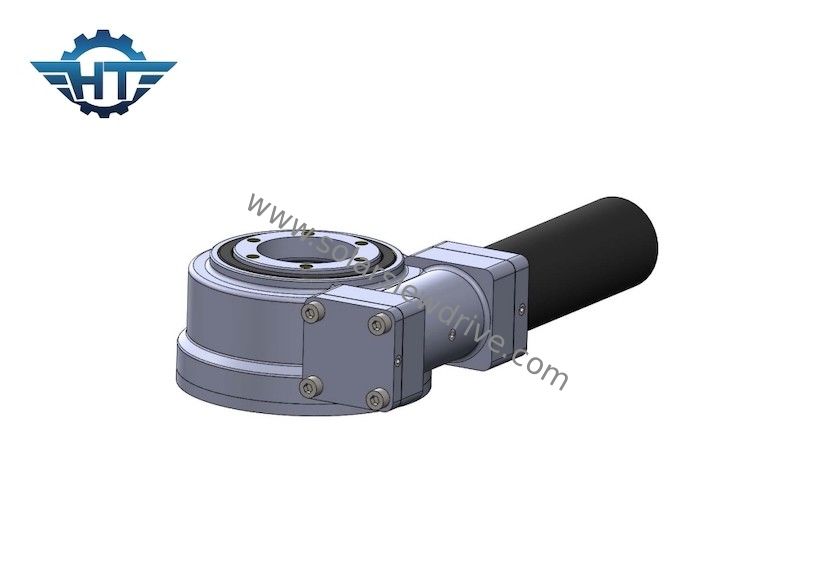

SE Horizontal Slew Drive Worm Gearbox Dengan Gear Motor Untuk Sistem Pelacakan Surya
Slew Drive Worm Gearbox Keterangan
SE slewing drive menggunakan teknologi penggerak cacing jam pasir dan mengadopsi struktur cacing jam pasir kontak multi-gigi dengan ketahanan benturan yang baik dan cocok untuk aplikasi yang lebih presisi untuk mencapai torsi gigi maksimum dan rotasi paling stabil.Penggerak ayun standar dilengkapi dengan rumahan tertutup dan cacing jam pasir yang dapat mengunci sendiri.Ketika input daya dikembalikan ke netral, worm akan mengunci beban di tempatnya tanpa ada pengereman eksternal.Desain ini menjadikan SE slewing drive sebagai solusi ideal untuk mencocokkan rotasi relatif dua objek.
Performa Seri SE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Ya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Ya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Ya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Ya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 204 |
Transportasi, Penanganan & Penyimpanan
Transportasi hanya dalam posisi horizontal, dampak harus dihindari.
Kenakan sarung tangan kerja dan berhati-hatilah saat menangani slew drive.
Gunakan lubang cincin di drive slew untuk memperbaiki baut untuk pengangkatan, penanganan, dan penempatan yang aman.
Simpan hanya dalam posisi horizontal dan dalam ruangan tertutup, jauhkan dari basah, perlindungan korosi permukaan permukaan kawin yang terbuka bertahan kurang lebih 1 bulan dalam kemasan tertutup.Penyimpanan periode yang lebih lama memerlukan tindakan perlindungan khusus.
Mengangkut cincin slew yang belum dibongkar
Gunakan alat pengangkat yang sesuai/jangan pernah mengangkut produk secara vertikal
Drive slew yang belum dibongkar dapat diangkut dengan alat pengangkat dalam kondisi berikut:
