Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE3" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 100~1100/ pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15~45 Hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Perbandingan gigi: | 31: 1 | Lindungi Fitur: | IP66 |
---|---|---|---|
Torsi Keluaran Normal: | 533 Nm | Tempat asal: | Changzhou, Cina |
Memegang Torsi: | 7000 Nm | Torsi Miring: | 744 Nm |
Nilai Torsi Keluaran: | 0,065 RPM | Penggunaan: | Pelacak Surya |
Cahaya Tinggi: | Worm Gear Ukuran Kecil Slewing Ring Bearing,0.065 RPM Slewing Ring Bearings,065 RPM Slewing Ring Bearing |

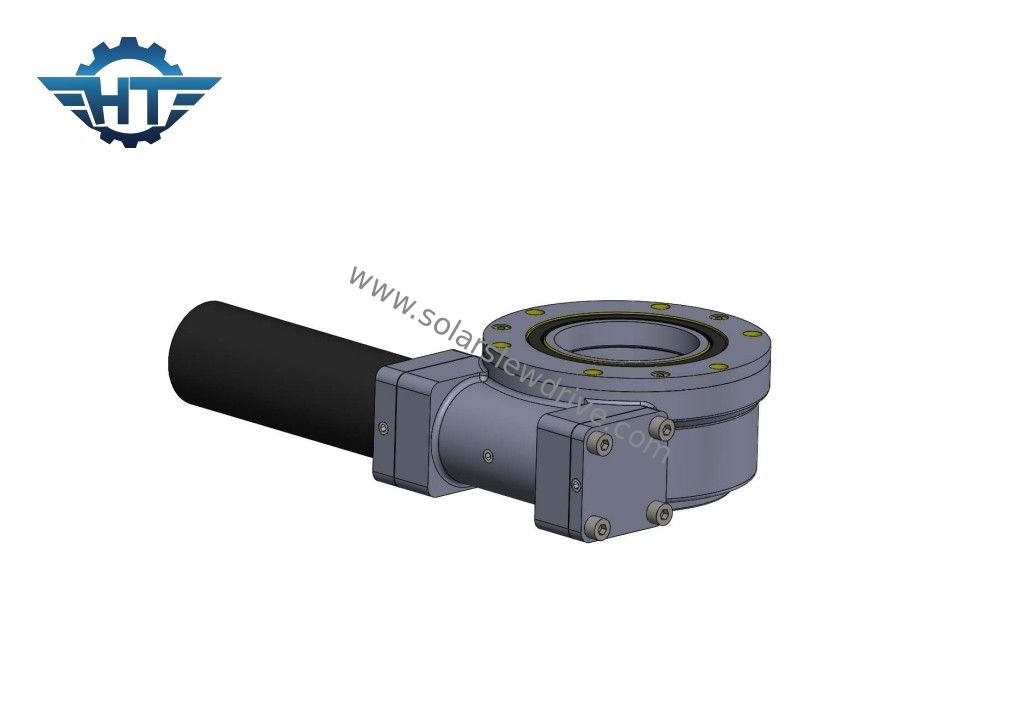

Worm Gear Ukuran Kecil Slewing Ring Bearing Untuk Sistem Pelacakan Surya Lingkage
Bantalan Cincin Slewing Ukuran KecilKeterangan
Peredam putar adalah mekanisme transmisi deselerasi putaran penuh yang mengintegrasikan sumber daya penggerak.Ini menggunakan bantalan slewing sebagai pengikut transmisi dan lampiran mekanisme.Sumber penggerak dan selubung, dan cincin lainnya digunakan sebagai pengikut transmisi dan dasar sambungan dari bagian kerja yang digerakkan, sehingga bantalan slewing itu sendiri adalah sambungan slewing keliling penuh, dan sumber daya penggerak dan Utama bagian transmisi menjadikannya mekanisme transmisi deselerasi universal yang mengintegrasikan fungsi rotasi, deselerasi dan mengemudi, dan pada saat yang sama memiliki struktur sederhana dan nyaman untuk diproduksi dan dirawat.
Parameter SE Slew Ring Drive
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Ya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Ya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Ya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Ya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 204 |
Keuntungan
1. Gunakan roda gigi cacing untuk mencapai rotasi, yang kecepatannya lebih lambat tetapi dapat memperbesar torsi input pada rasio yang jauh lebih tinggi dan digunakan dalam aplikasi yang membutuhkan torsi tinggi
2. Desain tertutup, tingkat perlindungan IP66 yang sempurna untuk kondisi luar ruangan yang keras seperti pelabuhan, pertambangan, dll.
3. Fitur self-lock yang menjadikannya bagian keamanan
4. Dapat memasang motor roda gigi yang berbeda untuk mendapatkan rasio roda gigi transmisi yang besar, sehingga memberikan seluruh unit kecepatan rendah dengan torsi tinggi
