Tempat asal: | CINA |
Nama merek: | HANGTUO |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE5" |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | 145~226 USD/PC |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15 ~ 30 hari |
Menyediakan kemampuan: | 12000 PCS/TAHUN |
Jenis: | Penggerak Slewing Sumbu Tunggal | Bahan: | QT |
---|---|---|---|
Aplikasi: | Pelacak Surya Terkonsentrasi CSP | Jaminan: | 10 tahun |
Warna: | seperti yang diminta | Ukuran: | 5 inci |
motor: | 24V | Fitur: | Umur Panjang dan Self Locking |
Cahaya Tinggi: | Solar Slew Drive Self Locking,Solar Tracking System Slew Drive,Solar Slew Drive Untuk CSP Terkonsentrasi |

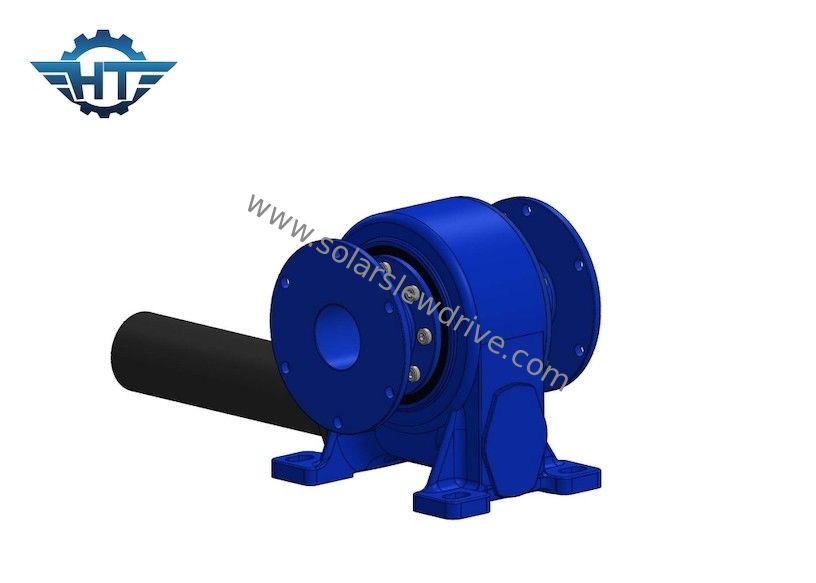

Self Locking Solar Slewing Drive Untuk Sistem Pelacakan Surya Terkonsentrasi CSP
Deskripsi Solar Slewing Drive
Bantalan slewing terutama terdiri dari ferrules, elemen rolling, sangkar, cincin penyegel, dll. Karena bagian yang berbeda memiliki fungsi khusus dalam aplikasi praktis, ada pertimbangan berbeda dalam desain dan pemilihan bahan.
Secara umum, elemen rolling cincin slewing terbuat dari baja bantalan karbon-kromium yang dikeraskan secara keseluruhan.Cincin bantalan slewing terbuat dari baja yang diperkeras permukaan.Ketika pengguna tidak memiliki persyaratan khusus, umumnya terbuat dari baja 50Mn.Namun, terkadang untuk memenuhi kebutuhan tuan rumah dalam beberapa aplikasi khusus, tingkat permukaan lain juga dapat dipilih sesuai dengan kondisi penggunaan khusus yang disediakan oleh pengguna.Baja yang dikeraskan, seperti 42CrMo, 5CrMnMo, dll.
Parameter Kinerja Vertikal Slew Drive
Model | Perbandingan | Nilai Torsi Keluaran | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | presisi | Mengunci sendiri | Bobot |
Nm | Nm | kn | kn | Nm | derajat | Ya | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | Ya | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | Ya | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | Ya | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | Ya | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | Ya | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | Ya | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | Ya | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | Ya | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | Ya | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | Ya | 244 kg |
Fitur
1. Putar dari 0~180 °
2. Hubungkan motor penggerak di sisi kiri atau kanan
3. Gemuk telah diisi sebelum pabrik
4. Instalasi sederhana
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Torsi backholding tinggi, cocok untuk pemasangan vertikal
9. Perawatan rendah
