Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | kotak kayu lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Jenis: | Penggerak Slewing | Tempat asal: | Changzhou, Tiongkok (Daratan) |
---|---|---|---|
Motor: | Motor DC Tanpa Kuas | Fitur: | Benar-benar Tertutup |
Bahan: | 42CrMo atau 50Mn | Jaminan: | 5 ~ 10 Tahun |
Ukuran: | 3 inci hingga 25 inci | Aplikasi: | Sistem Tenaga Surya |
Cahaya Tinggi: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,gearbox slew drive energi surya |

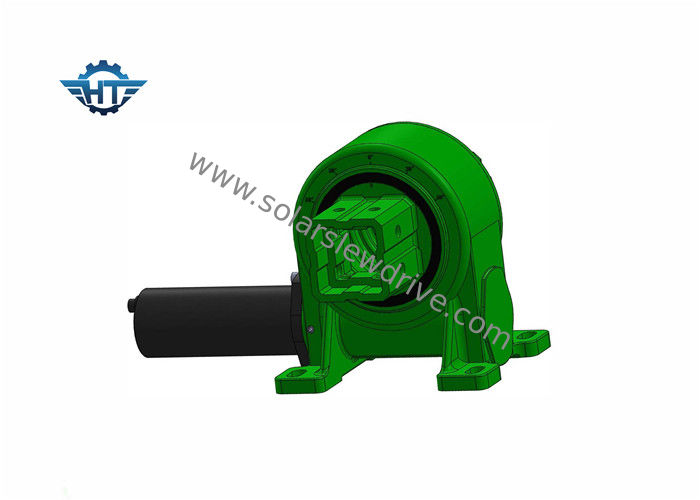

VE9 Compact Worm Gearbox Slewing Drive Dengan Peredam Gearbox 24V Untuk Energi Matahari
Deskripsi Jam Pasir Worm Gear Slew Drive
Slew drive dirancang untuk menangani beban radial atau aksial menggunakan torsi rotasi tinggi.Peralatan untuk pertambangan, konstruksi, pengerjaan logam, energi surya PV, Tenaga Surya Terkonsentrasi dan aplikasi lain yang membutuhkan kekuatan tak henti-hentinya dikombinasikan dengan presisi sempurna menggunakan teknologi slewing untuk keamanan dan akurasi.
Slew drive sumbu tunggal digunakan dalam sistem pelacakan sumbu tunggal datar, yang braketnya adalah pengaturan utara-selatan, sistem pelacakan timur-barat.Menurut algoritma astronomi, slew drive yang digerakkan oleh motor akan menanggung torsi tinggi untuk menggerakkan seluruh sistem, sehingga sistem dapat melacak azimut matahari, sejauh mungkin untuk meningkatkan matahari pada permukaan iradiasi modul fotovoltaik , dan dengan demikian meningkatkan pembangkit listrik.
Ini terutama didasarkan pada prinsip desain sistem pelacakan, karena dampak rotasi bumi, untuk lokasi tetap di Bumi, siklus matahari sepanjang tahun, sudut iluminasinya juga terus berubah.Sistem pelacakan surya dipasang untuk menjaga agar panel surya tetap berada di atas untuk melacak matahari dan meningkatkan jumlah radiasi matahari yang diterima oleh susunan fotovoltaik, sehingga meningkatkan kapasitas keseluruhan sistem pembangkit listrik fotovoltaik surya.
Data Teknis VE Worm Gearbox Slew Drive
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Data motorik
Nilai Tegangan V/DC: 24vdc
RPM kecepatan tanpa beban: 1200±10%
Arus tanpa beban A: <0,1 A
Nilai Torsi NM: 0,12
Kecepatan RPM: 800±10%
Beban saat ini A: 1A
Nilai daya W: 10W
Parameter keluaran roda gigi:
Rasio kecepatan: 399: 1
Nilai torsi keluaran NM: 32
Kecepatan keluaran RPM: 2 ± 0,5
Keluaran aula: 2
Tipe aula: 40F/39
Tegangan input hall V: 5~24
Definisi Kawat:
1. Merah Tebal: Motor +
2. Hitam Tebal : Motor -
3. Kuning Hijau: GND
4. Kuning Tipis: hall B
5. Merah Tipis: aula + 24V
6. Hitam Tipis: hall GND
7. Hijau Tipis: hall A
Ukuran
