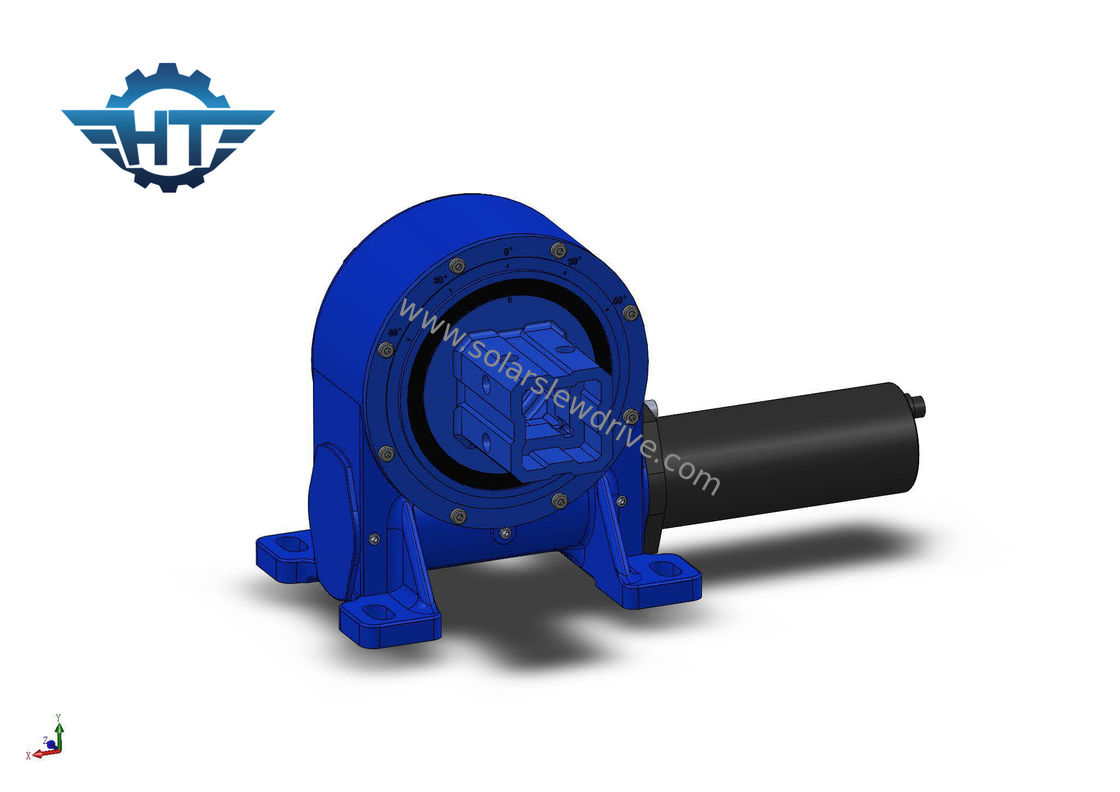

Zero Backlash Slew Drive Dengan Hourglass Worm Untuk Parabola Dan Palung
Deskripsi Zero Backlash Worm Gear Slewing Drive
Zero backlash worm gear slewing drive terutama digunakan dalam aplikasi CSP seperti parabola atau palung, ini adalah semacam sistem kondensor panas yang dapat menyerap panas ke bahan kimia tertentu dan mentransfer panas ke listrik.
Nama Produk: VE7
Kecepatan Keluaran Normal: 0,03RPM
Torsi Keluaran Normal: 7320 Nm
Torsi Keluaran Maks: 10980 Nm
Torsi Momen Miring: 8 kN.m
Memegang Torsi: 39 kN.m
Beban aksial statis: 30 kN
Beban radial statis: 100 kN
Rasio Penggerak Slewing: 51: 1
Izin serangan balik: 0.15°
IP (Kelas): 66
Efisiensi: 40%
Suhu: -40 hingga + 120
Data Performa Motor Peredam
Nilai Tegangan: 24 VDC
Arus Normal: <7.5A
Daya Keluaran: 126 W
Kecepatan Keluaran: 1,6 RPM
Torsi Keluaran: 359 Nm
Torsi Keluaran Maks: 538 Nm
Kebisingan: <65 dB
Keuntungan
1. Rotasi 360 derajat
2. Sambungan motor penggerak dari sisi kiri atau kanan,
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah di set oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Akurasi tinggi
Spesifikasi Zero Backlash Worm Gear Vertikal Slewing Drive
| Model |
Perbandingan |
Nilai Torsi Keluaran |
Torsi Miring |
Beban Aksial |
Beban Radial |
Memegang Torsi |
Efisiensi |
presisi |
Mengunci sendiri |
Berat |
| Nm |
Nm |
kn |
kn |
Nm |
derajat |
Ya |
kg |
| 3" |
31: 1 |
300 |
1500 |
3.6 |
15 |
7000 |
40% |
0.1 |
Ya |
13kg |
| 5" |
37:1 |
637.5 |
5000 |
16 |
27 |
9200 |
40% |
0.1 |
Ya |
18kg |
| 7" |
57:1 |
1750 |
7000 |
34 |
58 |
13200 |
40% |
0.1 |
Ya |
28kg |
| 8" |
51:1 |
2250 |
11200 |
50 |
80 |
20400 |
40% |
0.1 |
Ya |
35kg |
| 9" |
61: 1 |
4300 |
16000 |
60 |
130 |
27200 |
40% |
0.1 |
Ya |
51kg |
| 12" |
78: 1 |
5600 |
25000 |
77 |
190 |
40560 |
40% |
0.1 |
Ya |
61kg |
| 14" |
85: 1 |
6750 |
48000 |
110 |
230 |
44200 |
40% |
0.1 |
Ya |
78 kg |
| 17" |
102: 1 |
9460 |
67000 |
142 |
390 |
53040 |
40% |
0.1 |
Ya |
105 kg |
| 21" |
125: 1 |
16000 |
89000 |
337 |
640 |
65000 |
40% |
0.1 |
Ya |
185 kg |
| 25" |
150: 1 |
21450 |
112000 |
476 |
950 |
89000 |
40% |
0.1 |
Ya |
244 kg |
Lingkup Aplikasi
Aplikasi yang umum termasuk pelacak surya, turbin angin, antena satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
