Tempat asal: | CINA |
Nama merek: | HANGTUO |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | 200~380 USD/PC |
Kemasan rincian: | KOTAK KAYU LAPIS |
Waktu pengiriman: | 15~30 HARI |
Menyediakan kemampuan: | 12000 PCS/TAHUN |
Rentang Slewing: | ±60 ° / 360 ° | Bahan: | 42CRMN atau 50Mn |
---|---|---|---|
Aplikasi: | Sistem Tenaga Surya | Jaminan: | 10 tahun |
Warna: | Pelanggan Diperlukan | Ukuran: | 3 Inci - 25 Inci |
Motor: | 24VDC/220VAC | Fitur: | Panjang umur |
Cahaya Tinggi: | CSP worm gear slew drive,50Mn worm gear slew drive,CSP Double Enveloping slew drive gearbox |

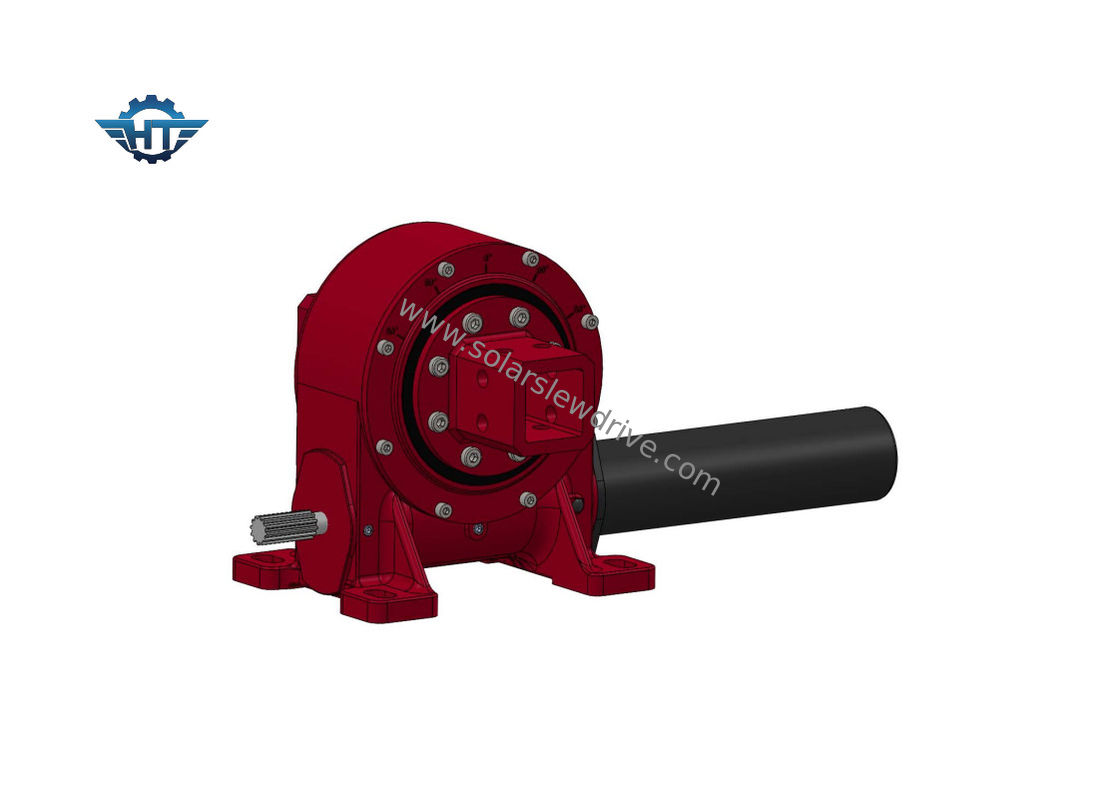

Double Enveloping Worm Gear Slew Drive Dengan Geared Motor Untuk Sistem Pelacakan Panel Surya
Deskripsi Worm Gear Slew Drive
Roda gigi cacing pembungkus ganda vertikalslew drive dengan planetary gearbox'saplikasi terutama untuk sistem pelacakan panel surya, terutama dalam sistem pelacakan surya sumbu tunggal horizontal.Ini juga banyak digunakan di CSP, seperti fresnel, menara panas, parabola, dll.
Drive slew gear worm pembungkus ganda horizontal, seperti namanya, dipasang secara horizontal, terutama diterapkan pada derek winch, slewingderek derek, desain derek derek, penggerak ayun ekskavator.Kitadrive slewing backlash kecil yang unik juga dapat digunakan di bidang presisi tinggi seperti antena, satelit, meja slewing, piring ......
Prinsip kerja gearbox reduksi gigi planet membuatnya sendiri untuk solartracker menanggung beban radial yang besar karena distribusi torsi yang proporsional.Terlebih lagi, penggerak slewing kami memiliki konfigurasi motor hidrolik.We memiliki semua seri membunuh ukuran gearbox memenuhi permintaan pelanggan yang berbeda.
Fitur
1. Putar ±60 °, hentikan keras di dalam untuk memastikan keamanan sistem
2. Hubungkan motor penggerak dari kiri, samping kanan atau di tengah
3. Izin sudah diatur oleh produsen sebelum pabrik, jadi tidak perlu menyesuaikannya saat pemasangan
4. Grease sudah diisi sebelum pabrik, hanya perlu diisi ulang setiap 5 tahun
4. Instalasi sederhana dan perawatan rendah
5. Desain ringkas dan hemat ruang
6. Roda giginya mengunci sendiri, jadi tidak perlu rem tambahan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Torsi miring tinggi dan torsi backholding untuk meningkatkan keamanan di bawah lingkungan yang keras
Parameter Kinerja Vertikal Slew Drive
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Kemasan
Kemasan Dalam: film plastik anti karat;kantong plastik vakum.
Kemasan Luar: karton keras;kotak kayu ;palet kayu.
Istilah pengiriman: dengan mengungkapkan;lewat udara;melalui darat;Melalui laut.
