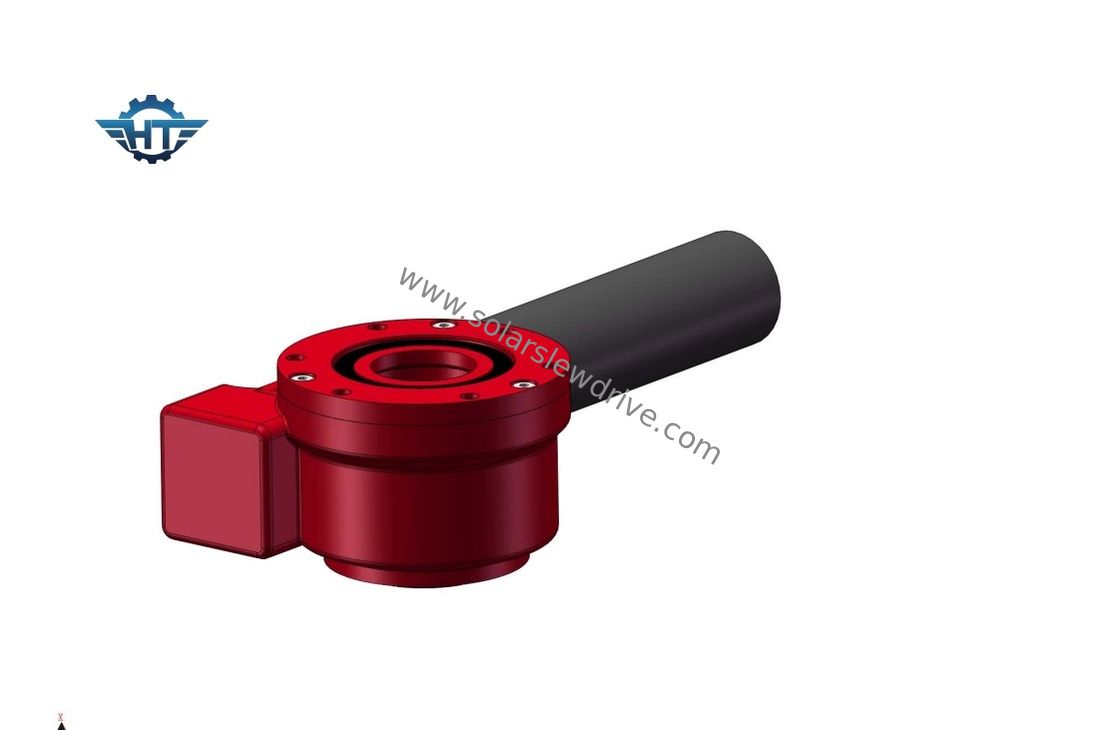

SE3 Worm Gear Envelope Slew Drive Gearbox Perlindungan IP66

Name: SE3 Worm Gear Envelope Slew Drive Gearbox Perlindungan IP66
Brand: HangTuo
SKU: SE3"
Price: 200 USD
Availability: InStock
Rating: 4.9 (157 reviews)
ISBN: 14320814

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	SE3"

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 buah
Harga:	USD 200~300/ pc
Kemasan rincian:	kotak kayu lapis
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Model:	SE3	Jenis:	Worm dan Gear
Warna:	Seperti yang diminta	Perbandingan gigi:	31: 1
OEM:	Tersedia	Bahan:	QT dan 42CRMO
Sertifikat:	ISO9001, CE	Lukisan:	Tersedia
Cahaya Tinggi:	SE3 slew drive gearbox , iP66 protection slew drive gearbox , Worm Gear Envelope slew drive

SE3 Worm Gear Envelope Solar Slew Drive Dengan Perlindungan IP66 Untuk Sistem Pelacakan Surya Luar Ruangan

Deskripsi Drive Worm Gear Slewing

Seiring dengan kemajuan teknologi, semakin banyak penggerak slewing yang menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk memasukkan lebih banyak gigi ke roda gigi, sehingga torsi diimpor dan reaksi balik berkurang.

SE3 Worm Gear Envelope Slew Drive Gearbox Perlindungan IP66 0

Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar. Penggerak slewing menggunakan teknologi cacing standar di mana cacing pada horizontal, rasio kecepatan poros tergantung pada hubungan antara jumlah benang pada cacing dan jumlah gigi di gigi cacing.

Performa Seri SE

Model	Perbandingan	Nilai Torsi Keluaran (Nm)	Torsi Kemiringan (Nm)	Memegang Torsi (Nm)	Beban Aksial (kN)	Beban Radial (kN)	Efisiensi	Presisi (°)	Mengunci sendiri	Berat (kg)
1”	32:1	400	1000	1800	22	12	40%	0.1	Ya	6
3”	31: 1	600	1500	3000	30	16	40%	0.1	Ya	8
5”	37:1	800	6000	9200	68	27	40%	0.1	Ya	12
7”	57:1	2000	13500	13200	132	58	40%	0.1	Ya	21
9”	61: 1	4400	45000	30800	340	130	40%	0.1	Ya	49
12”	78: 1	5800	54400	40560	480	190	40%	0.1	Ya	61
14”	85: 1	6550	68000	54200	680	230	40%	0.1	Ya	63
17”	102: 1	9400	135600	65040	980	390	40%	0.1	Ya	105
21”	125: 1	16000	203400	81000	1600	640	40%	0.1	Ya	149
25”	150: 1	21000	271160	89000	2400	950	40%	0.1	Ya	204

Pemasangan Drive Slew

1. Bersihkan struktur pemasangan, misalnya dari pengelasan, galvanisasi, residu, kotoran, dll.

2. Angkat slew drive dengan baut mata.

3. Drive slew harus dipasang dalam kondisi tanpa beban.

4. Prosedur berikut harus diikuti untuk menghindari penyimpangan antara gaya pengencangan baut.

5. Terapkan cairan kunci ulir ke utas.

6. Letakkan cairan kunci ulir pada celah ulir meminta bagian yang pas sepenuhnya.

7. Pasang baut secara melintang.Lihat pola umum dalam sketsa di bawah tentang bagaimana baut mendapatkan torsi dalam urutan melintang.Mulailah dengan cincin dalam atau luar.Lakukan torsi melintang pada semua baut hingga 30% dari torsi pengencangan.Kemudian ulangi torsi melintang hingga 80% dari torsi pengencangan.Akhirnya torsi melintang menjadi 100% dari torsi pengencangan.

Aplikasi

Ada banyak aplikasi di mana penggerak putar dapat digunakan, yang utama karena sangat cocok untuk aplikasi yang memerlukan beban untuk mempertahankan daya dan torsi rotasi.
Aplikasi penggerak ayun yang umum termasuk, tetapi tidak terbatas pada:
1.Pelacak surya
2. Turbin Angin
3. Lift pria
4. Mesin hidrolik
5. Telehandler
6.Excavator
7. Angkat
8. Derek
9. Peralatan pengeboran
10.Peralatan militer
