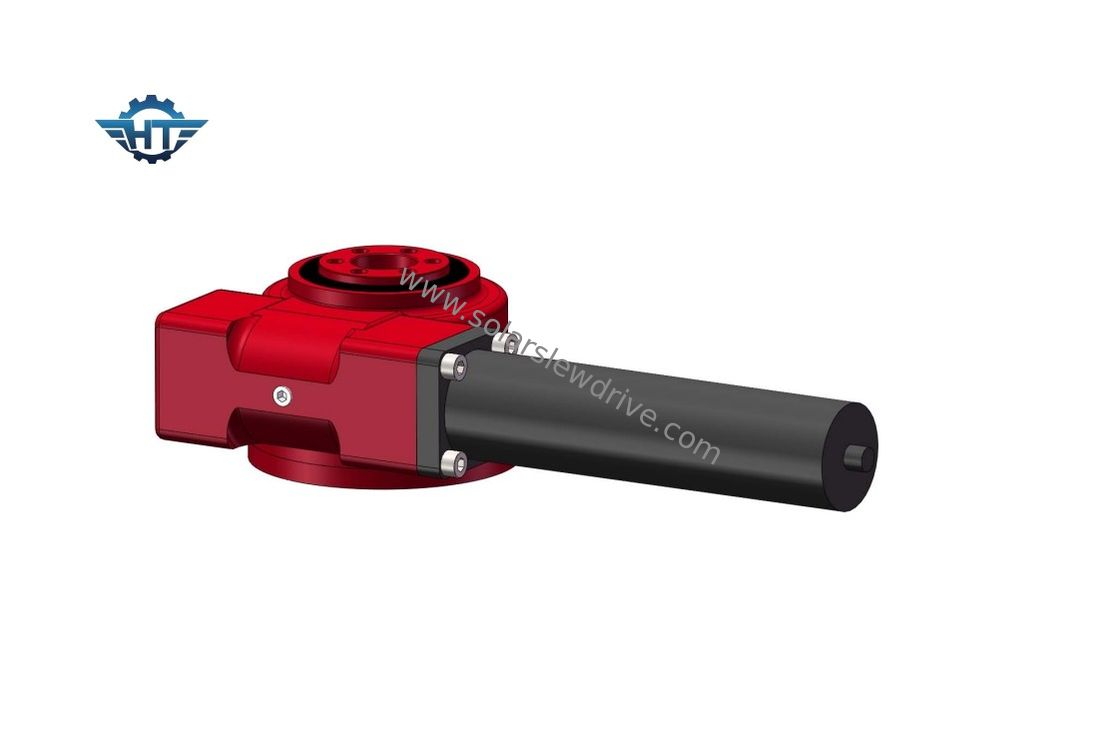

SE3 Zero Backlash Worm Gear, Hourglass Worm Slew Drive Untuk Sistem Pelacakan Surya
Perangkat Worm GearKeterangan
Penggerak slewing sumbu tunggal SE adalah komponen penting dalam sistem pelacakan surya sumbu tunggal dan sistem pelacakan matahari sumbu ganda.Selain itu, dengan backlash yang sempurna dan tinggi, dapat juga diterapkan pada sistem CSP dan CPV, energi angin, antena yang membutuhkan backlash lebih tinggi.
Apa itu Pelacak Surya Sumbu Tunggal
Pelacak sumbu tunggal mengarahkan modul PV di sepanjang satu sumbu rotasi, bergerak horizontal dari timur ke barat saat matahari bergerak.Memindahkan modul PV ini memerlukan peredam yang menawarkan penahan beban dan torsi rotasi – sesuatu yang hanya dapat ditawarkan oleh penggerak slewing yang sangat khusus.Pelacak yang diterapkan slewing drive berteknologi dengan cacing jam pasir dapat melibatkan lebih banyak gigi pada garis pitch ring roda gigi, menawarkan jumlah kekuatan, daya tahan, dan kinerja maksimum.Ini memastikan pelacak memiliki masa pakai lapangan terpanjang dengan jumlah waktu henti atau biaya pemeliharaan paling sedikit.
ApaPelacak Sumbu Ganda
Pelacak sumbu ganda berputar dari sisi ke sisi dan ke atas dan ke bawah, memungkinkan pelacakan pergerakan matahari yang lebih tepat. Penggerak slewing ini memungkinkan keluaran energi yang lebih tinggi daripada sistem sumbu tunggal.Mengingat bahwa mereka menggunakan dua derajat kebebasan, memanfaatkan drive slewing yang kuat dan kuat bahkan lebih penting untuk fungsionalitas yang andal dan berkelanjutan di lapangan.
Parameter Seri SE
| Model |
Perbandingan |
Nilai Torsi Keluaran (Nm) |
Torsi Kemiringan (Nm) |
Memegang Torsi (Nm) |
Beban Aksial (kN) |
Beban Radial (kN) |
Efisiensi |
Presisi (°) |
Mengunci sendiri |
Berat (kg) |
| 1” |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
40% |
0.1 |
Ya |
6 |
| 3” |
31: 1 |
600 |
1500 |
3000 |
30 |
16 |
40% |
0.1 |
Ya |
8 |
| 5” |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
40% |
0.1 |
Ya |
12 |
| 7” |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
40% |
0.1 |
Ya |
21 |
| 9” |
61: 1 |
4400 |
45000 |
30800 |
340 |
130 |
40% |
0.1 |
Ya |
49 |
| 12” |
78: 1 |
5800 |
54400 |
40560 |
480 |
190 |
40% |
0.1 |
Ya |
61 |
| 14” |
85: 1 |
6550 |
68000 |
54200 |
680 |
230 |
40% |
0.1 |
Ya |
63 |
| 17” |
102: 1 |
9400 |
135600 |
65040 |
980 |
390 |
40% |
0.1 |
Ya |
105 |
| 21” |
125: 1 |
16000 |
203400 |
81000 |
1600 |
640 |
40% |
0.1 |
Ya |
149 |
| 25” |
150: 1 |
21000 |
271160 |
89000 |
2400 |
950 |
40% |
0.1 |
Ya |
204 |
Keuntungan
1. Rotasi 360 derajat
2. Motor penggerak terhubung ke sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah di set oleh produsen sebelum pabrik
4. Gemuk telah diisi sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Torsi miring tinggi, cocok untuk pemasangan horizontal
