Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | 1 potong |
---|---|
Harga: | USD 100~1600/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 500 Pcs per bulan |
Nama merek: | Hangtuo | Bahan Gigi Cacing: | 50Mn, 42CrMo |
---|---|---|---|
tipe produk: | sumbu tunggal | Sertifikat: | ISO9001, CE |
Motor: | 220VAC | Pemeliharaan: | Setiap 5 Tahun |
Warna: | Seperti yang diminta | Kunci diri: | Ya |
Cahaya Tinggi: | Slew Drive gigi cacing kustom,Slew Drive gigi cacing horizontal,drive slew horizontal vE9 |
2

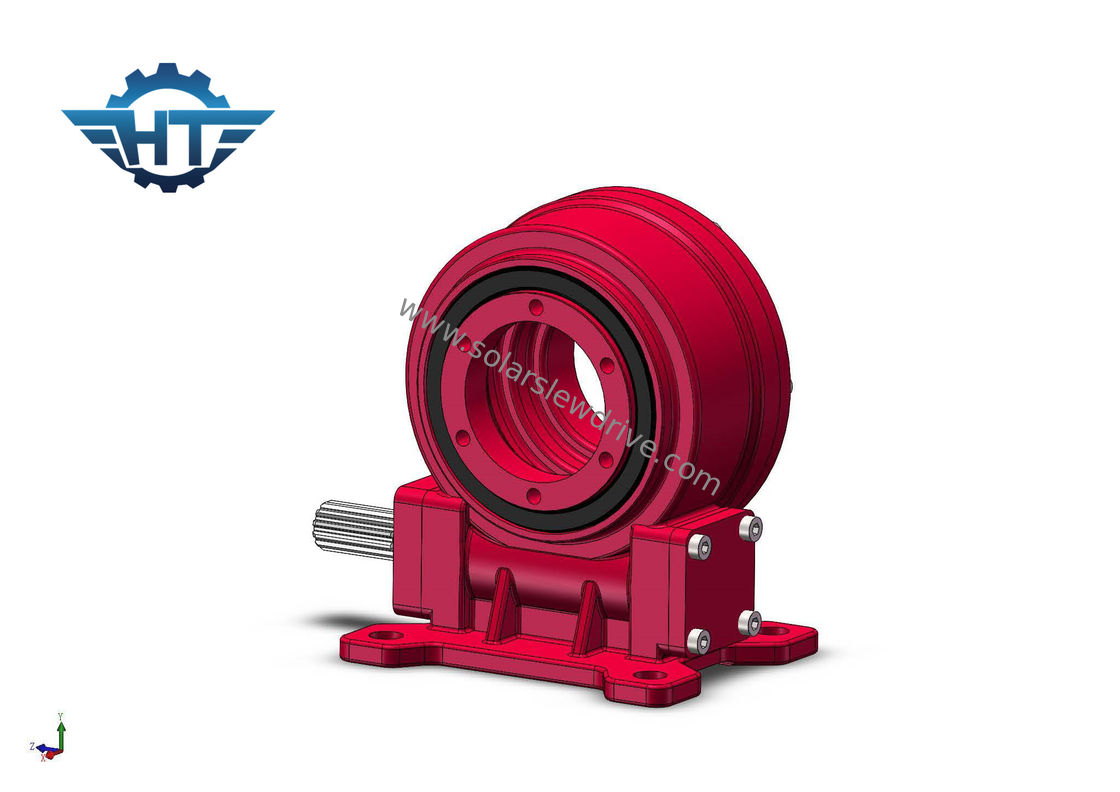

VE9 Custom Worm Gear Slew Drive, Kehidupan Lapangan 30 Tahun Untuk Sistem Pelacakan Surya Tunggal Horisontal
Deskripsi Worm Gear Standar
VE9 adalah tipe standar penggerak slewing yang banyak digunakan dalam sistem pelacakan surya sumbu tunggal horizontal.
Untuk sistem pelacakan surya, menurut karakteristik konstruksinya, pelacak surya dibagi menjadi:
1. pelacak miring
Pelacak kemiringan adalah yang paling sederhana untuk dibuat dan diputar di sekitar sumbu timur - barat.Panel surya naik atau turun (biasanya secara manual dua kali setahun) ke arah cakrawala, sehingga sudut ke tanah secara statistik optimal menurut musim.Pelacak ini menawarkan peningkatan produksi kurang dari 10%, untuk jarang membenarkan servomekanisme.
2. pelacak tunggal horizontal
Pelacak Flat Single bertujuan untuk mengikuti matahari di seluruh langit dalam perjalanan sehari-hari mereka, terlepas dari musim penggunaan.Dalam hal ini, sumbu rotasi adalah utara-selatan, sedangkan ketinggian Matahari di atas cakrawala diabaikan.Pelacak ini sangat cocok untuk negara dengan garis lintang rendah, di mana jalur matahari rata-rata lebih lebar sepanjang tahun.Rotasi yang diperlukan untuk struktur ini lebih lebar dari kemiringan, terkadang hingga ± 60 °.
Pengikut ini memungkinkan untuk meningkatkan produksi energi sekitar 15%, dibandingkan dengan sistem fotovoltaik tetap.
3. pelacak sumbu ganda
Pelacak surya dengan dua derajat kebebasan
Pelacak surya paling canggih memiliki dua derajat kebebasan, dengan tujuan menyelaraskan panel fotovoltaik ortogonal dengan sinar matahari secara real time.Cara termurah, tetapi bukan satu-satunya, untuk melakukannya adalah memasang satu pelacak di pelacak lainnya.Dengan solar tracker ini terjadi peningkatan produksi listrik yang mencapai hingga 35%-40%.
Parameter Teknis Model VE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Ya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Ya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Ya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Ya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Ya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Ya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Ya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Ya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Ya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Ya | 251 |
Keuntungan Slewing Drive Solar Tracker
Matahari adalah target yang terus bergerak.Pelacak surya penggerak sumbu tunggal bergerak dari timur ke barat setiap hari untuk mendapatkan sinar matahari paling banyak, sedangkan pelacak surya sumbu ganda bergerak dengan matahari dari fajar hingga senja dari tidak hanya dari timur ke barat tetapi juga utara ke selatan untuk memaksimalkan produksi energi di seluruh hari.
