Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE9 " |
Kuantitas min Order: | 1 potong |
---|---|
Harga: | USD 100-1600/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | SE9 | Perbandingan gigi: | 57: 1 |
---|---|---|---|
Aplikasi: | Mesin Konstruksi | Nama: | Penggerak Slew Hidraulik |
Sopir: | motor hidrolik | Jaminan: | 5 ~ 10 Tahun |
Sertifikat: | ISO9001, CE | Instalasi: | Horisontal |
Cahaya Tinggi: | bantalan slewing ip66,bantalan cincin slewing ip66,bantalan cincin slewing untuk mesin las |

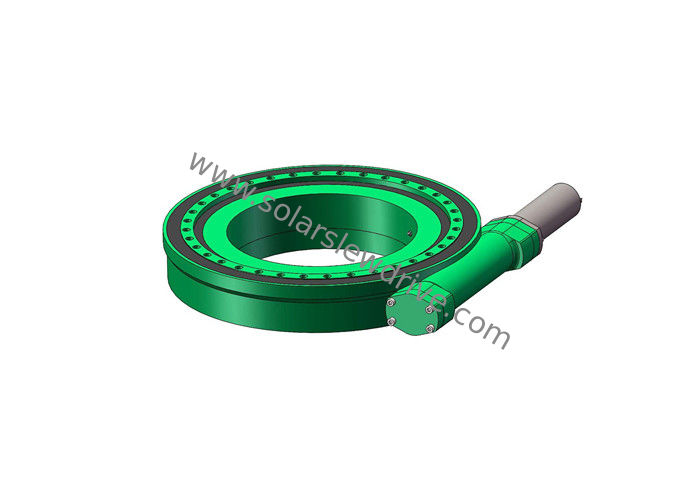

IP66 Hydraulic Slewing Ring Bearing Dengan Torsi Tinggi Untuk Mesin Konstruksi
Keterangan
Aplikasi konverter las
Konverter las dua dudukan adalah mesin transposing yang menggabungkan fungsi flip dan swing.Flip dan swing digerakkan oleh dua sumbu, memegang benda kerja meja kerja selain berayun di sekitar porosnya sendiri, tetapi juga di sekitar sumbu lain untuk melakukan kemiringan atau flip, dapat dilas ke berbagai posisi pada tukang las ke horizontal atau " jenis kapal" dari pengelasan posisi yang mudah dilas, cocok untuk jenis rangka, jenis kotak, jenis cakram, dan pengelasan benda kerja tidak panjang lainnya.
Meja kerja dipasang pada bingkai "U", berayun pada kecepatan pengelasan yang diinginkan, dan bingkai "U" berada di kedua sisi kursi, sebagian besar pada kecepatan konstan atau kecepatan pengelasan yang diperlukan di sekitar sumbu horizontal.Mesin tidak hanya memiliki stabilitas keseluruhan yang baik, tetapi jika dirancang dengan benar, setelah benda kerja ditempatkan di meja kerja, pusat gravitasi gerakan kemiringan akan melewati atau mendekati sumbu kemiringan, dan torsi penggerak kemiringan akan sangat berkurang, sehingga shifter tugas berat mengadopsi struktur ini.Rentang aplikasinya lebih dari 50 ton benda kerja ukuran besar tugas berat dari posisi flip shift, sebagian besar dengan operator las pintu besar atau operator las lengan teleskopik.
Tidak ada batasan sudut pemasangan dan posisi drive bantalan cincin slewing seri SE.Itu dapat dipasang secara horizontal, vertikal dan miring.Drive bantalan cincin slewing tertutup dirakit dari rumah tertutup, bantalan slewing, poros cacing dan bagian lainnya.Pengguna dapat memilih motor listrik atau motor hidrolik sebagai tenaga penggerak.Itu bisa berputar 360 derajat ke depan atau ke belakang berputar.Drive bantalan cincin slewing adalah desain yang ringkas dan juga mudah dipasang dan dirawat dengan mudah dibandingkan dengan jenis perangkat penggerak lainnya.
Tabel Kinerja Seri SE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Ya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Ya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Ya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Ya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Ya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Ya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Ya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Ya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Ya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Ya | 204 |
Instruksi instalasi
Drive slewing seri SE umumnya dipasang secara horizontal.Dan kami juga merekomendasikan untuk menginstal secara horizontal dengan mempertimbangkan kinerja drive slewing.
