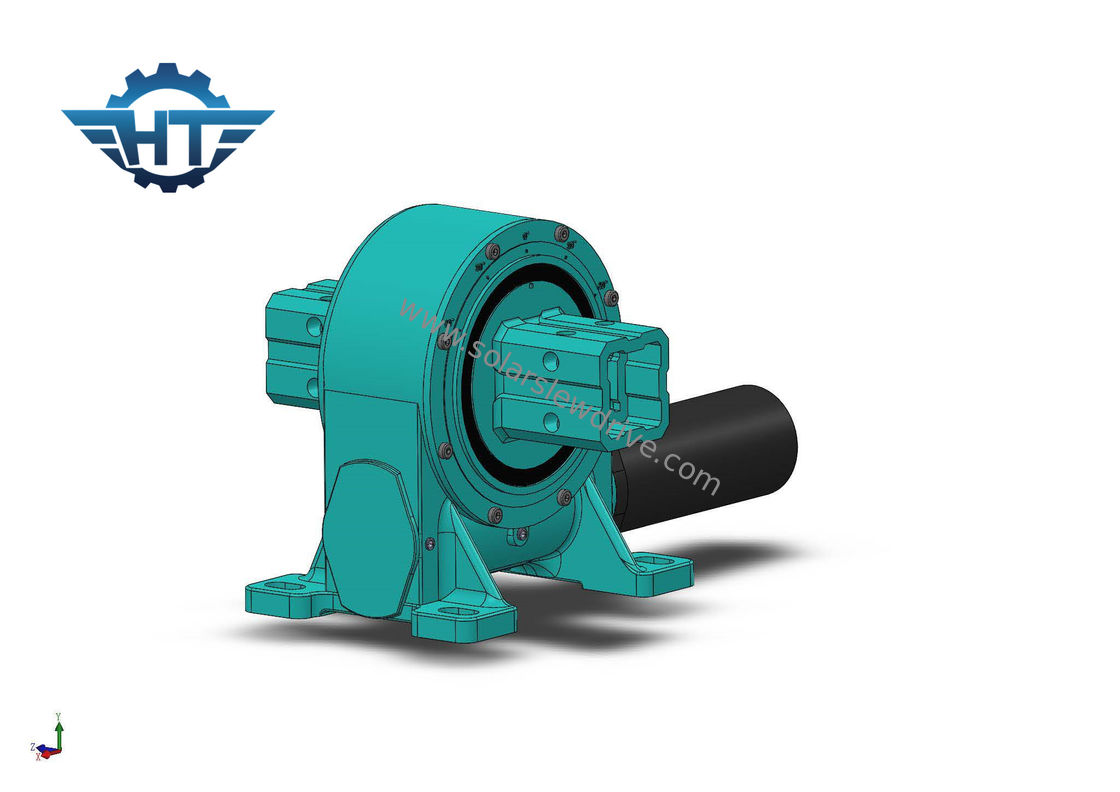

VE7 Envelope Worm Gear Slew Drive, 24VDC Motor Didorong Untuk Sistem Pelacakan Surya Sumbu Tunggal Horizontal
Deskripsi
Sistem pelacakan surya yang diterapkan pada penggerak slewing menjaga sudut terbaik dari sinar matahari setiap saat.Dibandingkan dengan pembangkit listrik tetap, pelacakan sumbu tunggal datar dapat meningkatkan pembangkit listrik tahunan sebesar 10 ~ 30% (tergantung pada perubahan garis lintang);sumbu tunggal miring dapat meningkat lebih dari 30%;pelacakan sumbu ganda dapat meningkat sekitar 40 ~ 50%.
Parameter Kinerja Seri VE
| Model |
Perbandingan |
Torsi Output Terukur |
Torsi Miring |
Beban Aksial |
Beban Radial |
Memegang Torsi |
Efisiensi |
Presisi |
Mengunci sendiri |
Bobot |
| Nm |
Nm |
kN |
kN |
Nm |
gelar |
Iya |
kg |
| 3 " |
31: 1 |
300 |
1500 |
3.6 |
15 |
7000 |
40% |
≤0.1 |
Iya |
13 |
| 5 " |
37: 1 |
637.5 |
5.000 |
16 |
27 |
9200 |
40% |
≤0.1 |
Iya |
18 |
| 7 " |
57: 1 |
1750 |
7000 |
34 |
58 |
13200 |
40% |
≤0.1 |
Iya |
28 |
| 8 " |
51: 1 |
2250 |
11200 |
50 |
80 |
20400 |
40% |
≤0.1 |
Iya |
35 |
| 9 " |
61: 1 |
4300 |
16000 |
60 |
130 |
27200 |
40% |
≤0.1 |
Iya |
51 |
| 12 " |
78: 1 |
5600 |
25000 |
77 |
190 |
40560 |
40% |
≤0.1 |
Iya |
61 |
| 14 " |
85: 1 |
6750 |
48000 |
110 |
230 |
44200 |
40% |
≤0.1 |
Iya |
78 |
| 17 " |
102: 1 |
9460 |
67000 |
142 |
390 |
53040 |
40% |
≤0.1 |
Iya |
105 |
| 21 " |
125: 1 |
16000 |
89000 |
337 |
640 |
65000 |
40% |
≤0.1 |
Iya |
185 |
| 25 " |
150: 1 |
21450 |
112000 |
476 |
950 |
89000 |
40% |
≤0.1 |
Iya |
244 |
Aplikasi
Digunakan untuk rotasi posisi pitch sistem pembangkit listrik fotovoltaik seperti sumbu tunggal datar, pembangkit listrik melalui, pembangkit listrik terkonsentrasi, dll.
Sistem pelacakan sumbu tunggal datar adalah bentuk braket pelacakan yang diatur dalam pelacakan utara-selatan dan timur-barat.Menurut algoritma astronomi, motor menggerakkan braket untuk membuat panel surya melacak azimut matahari, meningkatkan sinar matahari langsung pada permukaan modul fotovoltaik, dan meningkatkan pembangkit listrik.
fitur
1 Menggunakan desain lubang buta dan struktur penyegelan segel minyak kerangka, kinerja penyegelan dapat diandalkan, segel dapat menghindari sinar matahari langsung, secara efektif mencegah debu dan air, dan tingkat perlindungan dapat mencapai IP65.Sangat cocok untuk penggunaan di luar ruangan dan dapat menjadi keluaran dengan flensa tunggal atau ganda.
2Cacing jam pasir pembungkus ganda, kontak multi-gigi, mentransmisikan torsi yang lebih besar, dapat menanggung gaya aksial yang lebih besar, gaya radial, dan momen miring
3 Desain produk mengadopsi ukuran umum di rumah dan di luar negeri, yang nyaman untuk diganti nanti
4 Struktur pendukung raceway ganda, kekakuan yang kuat, dapat menahan gaya radial beban besar dan momen terbalik, terutama cocok untuk fotovoltaik sumbu ganda yang digerakkan secara independen, memusatkan azimuth braket pitching dan kondisi kerja lainnya
5 Flensa keluaran koaksial dua sisi, struktur simetris, toleransi kesalahan perakitan tinggi, ukuran aksial kecil, penghematan ruang, struktur poros keluaran berongga, nyaman untuk pemasangan kabel dan tata letak struktural
6 Mengimpor cincin segel kerangka bibir ganda untuk mencegah polusi di tempat
