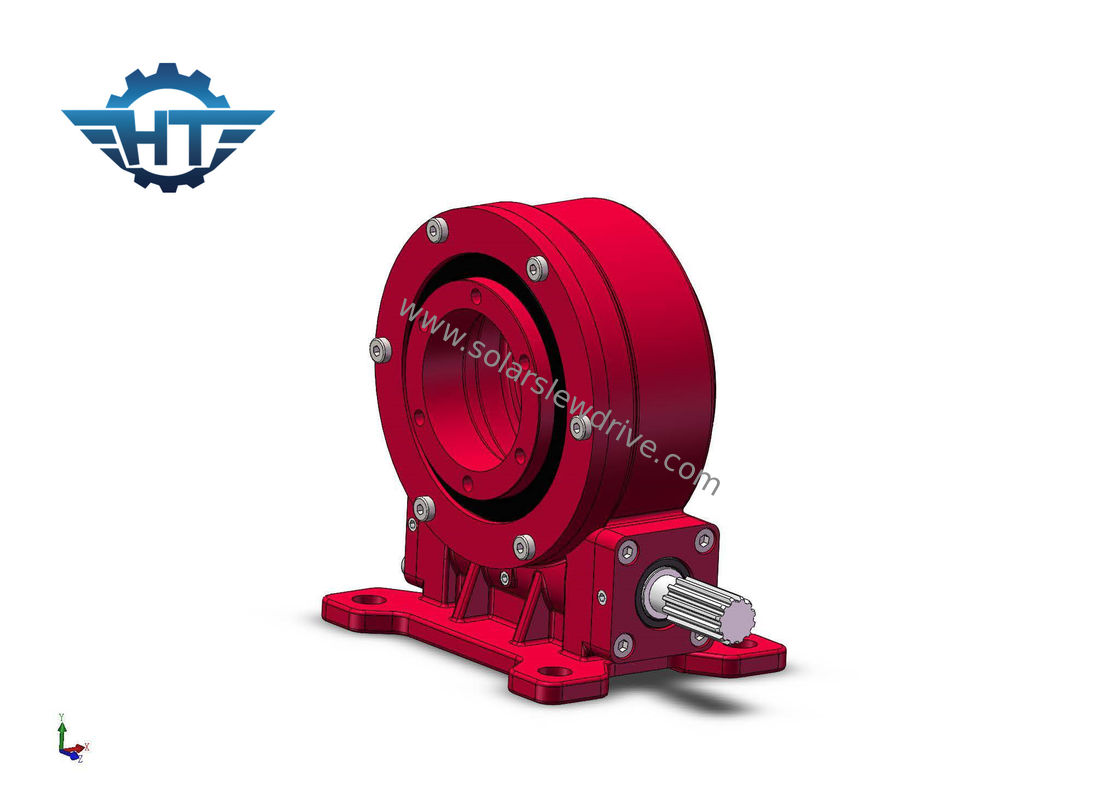

CE Vertical Envelope Worm Gear Slew Drive Untuk Pelacak Surya

CE Vertical Envelope Worm Gear Slew Drive Untuk Pelacak Surya

  • CE Vertical Envelope Worm Gear Slew Drive Untuk Pelacak Surya
  • CE Vertical Envelope Worm Gear Slew Drive Untuk Pelacak Surya
CE Vertical Envelope Worm Gear Slew Drive Untuk Pelacak Surya
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: VE7 "
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 potong
Harga: USD 280~504 / pc
Kemasan rincian: Kotak Kayu Lapis
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L / C, T / T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Bahan: 50Mn, 42CrMo Model: VE7 "
Perbandingan gigi: 57: 1 Dinilai Torsi Output: 1750Nm
Memegang Torsi: 13200Nm Memiringkan Torsi: 7000Nm
Efisiensi: 40% Warna standar: RAL 9006
Cahaya Tinggi:

vertikal worm gear membunuh drive

,

amplop worm gear membunuh drive

,

CE membunuh drive untuk solar tracker

VE7 Slew Drive Gearbox, Worm Gear Vertical Envelope Worm Gear Membunuh Drive Untuk Pelacak







Deskripsi



Karena komponen inti perangkat penggerak mengadopsi bantalan slewing, maka secara bersamaan dapat menanggung efek gaya aksial, gaya radial, dan momen miring.Dibandingkan dengan produk rotari tradisional, produk ini memiliki karakteristik pemasangan yang sederhana, perawatan yang mudah, dan lebih menghemat ruang pemasangan.


Keuntungan



1. Torsi penahan yang tinggi untuk meningkatkan keamanan sistem pelacakan matahari

2. 360 derajat atau + 60 ~ -60 rentang berputar, atau sebagai permintaan pelanggan

3. Membungkus worm drive di dalamnya

4. Kontak multi gigi untuk memastikan beban tinggi

5. Fungsi penguncian diri



CE Vertical Envelope Worm Gear Slew Drive Untuk Pelacak Surya 0



Data Teknis VE Slewing Drive



Model Perbandingan Torsi Output Terukur (Nm) Torsi Miring (Nm) Memegang Torsi (Nm) Beban Aksial (kN) Beban Radial (kN) Efisiensi Presisi (°) Mengunci sendiri Berat (kg)
3 " 31: 1 600 1500 1800 22 15 40% ≤0.1 Iya 12
5 " 37: 1 800 5.000 9200 16 27 40% ≤0.1 Iya 18
7 " 57: 1 1750 7000 13200 34 58 40% ≤0.1 Iya 32
8 " 51: 1 2250 11200 20400 50 80 40% ≤0.1 Iya 28
9 " 61: 1 2250 16000 30800 60 130 40% ≤0.1 Iya 52
12 " 78: 1 4300 25000 40560 77 190 40% ≤0.1 Iya 65
14 " 85: 1 5600 48000 44200 110 230 40% ≤0.1 Iya 88
17 " 102: 1 6750 67000 53040 142 390 40% ≤0.1 Iya 135
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 Iya 192
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 Iya 251



Layanan yang Disesuaikan


1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.



Glosarium Paramaters Kunci



Torsi Momen Miring:Torsi ini merupakan beban gravitasi dikalikan jarak antara posisi beban dengan pusat slewing bearing.Jika torsi aktual lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.

Beban radial: Beban vertikal ke sumbu bantalan slewing

Beban aksial: Beban tersebut sejajar dengan sumbu slewing bearing

Memegang torsi: Ini adalah torsi terbalik, ketika drive berputar secara terbalik, dan bagian-bagiannya tidak rusak, torsi maksimum yang dicapai disebut torsi penahan, juga dianggap sebagai torsi yang rusak.

Mengunci sendiri: Hanya jika ada beban, penggerak slewing tidak dapat memutar balik dan karenanya disebut penguncian sendiri.
