Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE14 " |
Kuantitas min Order: | 1 potong |
---|---|
Harga: | USD 410~510/Piece ~360/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 500 Pcs per bulan |
Model: | 14 inci | Memegang Torsi: | 54200 Nm |
---|---|---|---|
Memiringkan Torsi: | 68000 Nm | Torsi Keluaran: | 6550 Nm |
Beban aksial: | 680 kN | Beban Radikal: | 230 kN |
Sertifikat: | ISO9001, CE | Dilukis: | Tersedia |
Jaminan: | 5 tahun | Mengunci Sendiri: | Iya |
Cahaya Tinggi: | Slewing Drive Gearbox,Worm Drive slew drive gearbox,Motor Hidraulik |

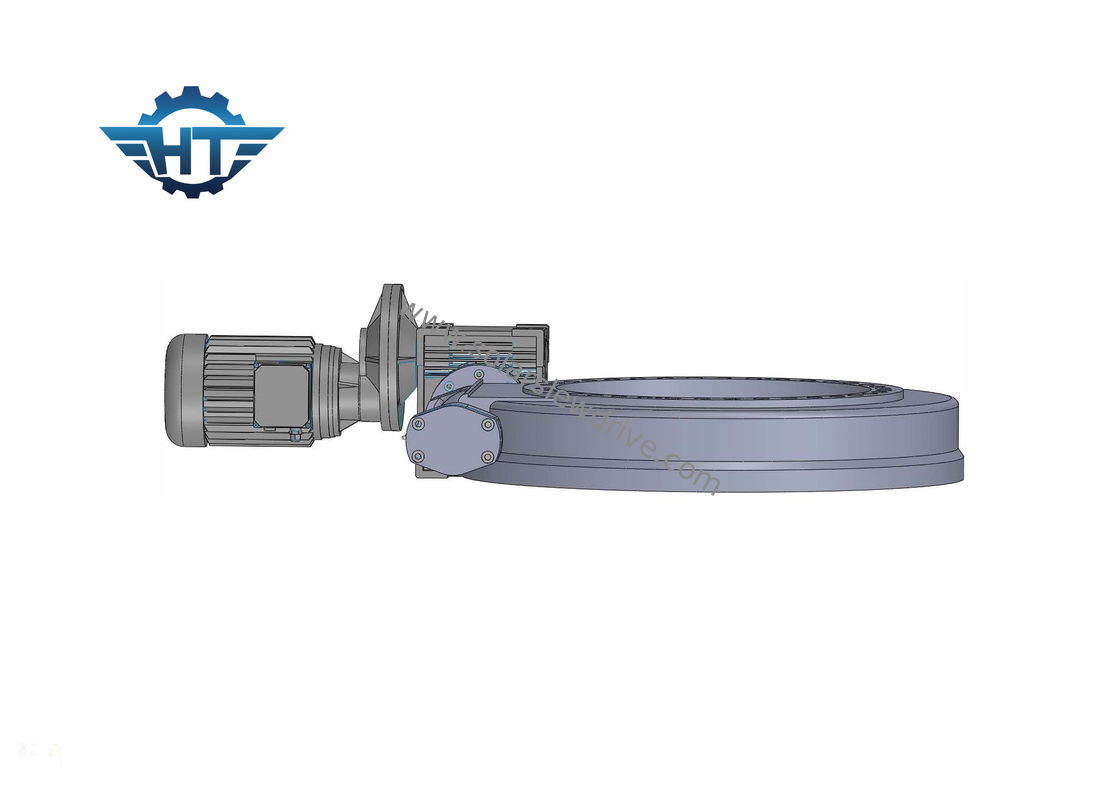

SE14 Slewing Drive Gearbox Untuk Sistem Pelacak Surya, Worm Drive Dengan Motor Hidraulik
Deskripsi Kode Produk
M (E, SDE, VE, SE, HSE, FE, WE, PE, ZSE, ZSDE, ZVE…) 9 (3 ~ 25) A (B, C…) -61 (M) HC (HA, HD, HQ , HN…) -B (12M, 25M, 160,24,220,380…) R (L) C (A, E) -2-12 (9…) -REV.AM: menunjukkan kode gambar pabrikan;MZ: menunjukkan kode perangkat slewing jarak nol;
E: berarti tipe pagar;KDE: berarti tipe vertikal dan horizontal;VE: berarti tipe vertikal;KE: berarti tipe tahan air bermutu tinggi;
HKE: berarti tipe tahan air bermutu tinggi bebas perawatan;FE: berarti tipe rem;KAMI: berarti jenis roda gigi cacing;PE: berarti tipe roda gigi besar dan kecil;jika tidak ada E berarti tipe dasar;
SE: berarti horizontal (struktur bantalan geser), SDE: berarti vertikal dan horizontal (struktur bantalan geser), VE: berarti vertikal (struktur bantalan geser), Z di depan S berarti jarak nol;
3 ~ 25: Mewakili spesifikasi dari 3 inci hingga 25 inci;
J: Menunjukkan kode perangkat konvensional.Jika desain perangkat mengalami perubahan besar, kode B, C ... dapat digunakan;
61: Merupakan rasio reduksi dari alat slewing (jumlah gigi) .;
M: menunjukkan bahwa bantalan slewing mengadopsi lubang ulir metrik;tanpa M berarti bantalan slewing mengadopsi lubang berulir inci;
HA: menunjukkan bahwa cincin slewing sudah padam;HC: menunjukkan bahwa cincin slewing tidak padam .;HD: menunjukkan bahwa cincin slewing padam .;
HQ: menunjukkan perlakuan QPQ dari cincin luar dari cincin slewing.HN: menunjukkan perlakuan nitridasi pada cincin luar dari cincin slewing .;
B: menunjukkan bahwa ujung masukan cacing adalah spline 6B (12M menunjukkan bahwa ujung masukan cacing adalah lubang Φ12.; 25M menunjukkan bahwa ujung masukan cacing adalah lubang Φ25;
160 berarti motor hidrolik 160CC dipasang di ujung input worm.24 berarti bahwa motor roda gigi 24V dipasang pada ujung masukan cacing; ...);
R: artinya pemasangan yang benar .;L: berarti instalasi kiri .;
C: berarti tutup buta;A: berarti arah port oli motor hidrolik menghadap ke luar (I: berarti arah port oli motor hidrolik menghadap ke dalam;);E: sarana dengan encoder;
2: Merupakan perangkat slewing silinder ganda;
12: Menunjukkan bahwa posisi steker bola baja berada pada pukul 12;
REV.A: Nomor versi, meningkat dari REV.A, REV.B, REV.C ... secara berurutan.
Catatan: 1. Jika ada kode khusus lainnya di masa mendatang, kode tersebut akan ditambahkan;
2. Untuk pelanggan khusus yang membutuhkan persyaratan khusus, nomor pelanggan dapat ditambahkan ke nomor gambar sesuai dengan situasi sebenarnya.
3. Perangkat putar HSE harus memenuhi persyaratan berikut: bebas perawatan, plus Klüber, penuh gemuk, lapisan cincin bagian dalam, IP66
Performace dari SE Series
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
fitur
</s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> orang </s>
Penggerak slewing juga disebut bantalan cincin slewing.Seiring dengan peningkatan teknologi, lebih banyak penggerak slewing menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk melibatkan lebih banyak gigi di roda gigi.Peningkatan keterikatan gigi ini menghasilkan kekuatan, efisiensi dan daya tahan yang lebih besar. Penggerak slewing menggunakan teknologi cacing standar di mana cacing berada pada posisi horizontal.Rasio kecepatan poros bergantung pada hubungan antara jumlah ulir pada cacing dan jumlah gigi pada roda gigi atau roda gigi cacing.
Ada banyak aplikasi di mana penggerak putar dapat digunakan, yang utama karena sangat cocok untuk aplikasi yang membutuhkan beban untuk mempertahankan daya dan torsi rotasi.
Aplikasi penggerak ayun yang umum termasuk, namun tidak terbatas pada: pelacak surya, turbin angin, lift pria, mesin hidrolik, telehandler, ekskavator, lift, derek, peralatan pengeboran, peralatan militer.
