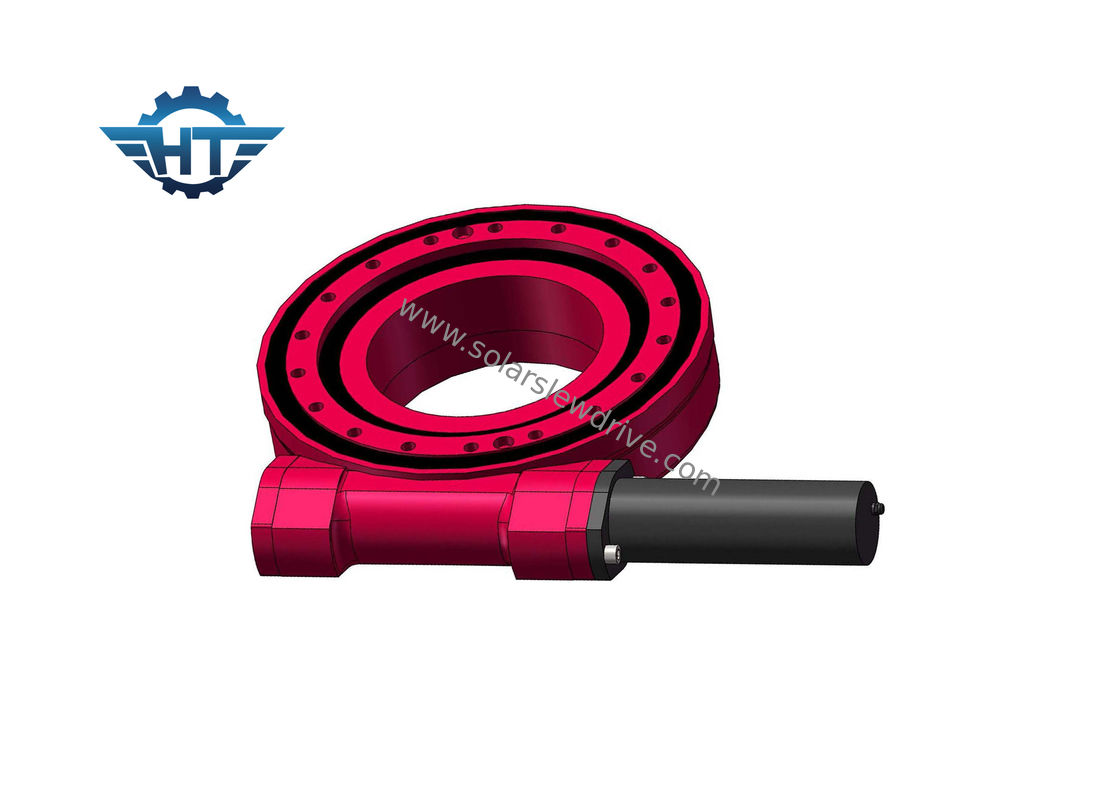

CE IP66 Slew Drive Gearbox Untuk Pelacak PV

CE IP66 Slew Drive Gearbox Untuk Pelacak PV

  • CE IP66 Slew Drive Gearbox Untuk Pelacak PV
  • CE IP66 Slew Drive Gearbox Untuk Pelacak PV
CE IP66 Slew Drive Gearbox Untuk Pelacak PV
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SE7
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 potong
Harga: USD 280~504 / pc
Kemasan rincian: Kotak Kayu Lapis
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L / C, T / T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Model: SE7 Perbandingan gigi: 57: 1
Efisiensi: 40% Warna: RAL 9006
Aplikasi: Pelacak surya Tempat asal: CHANGZHOU, CHINA
Sopir: Motor 220VAC / 380VAC / 24VDC Jaminan: 5 ~ 10 Tahun
Sertifikat: ISO9001, CE Situs Instalasi: Lapangan terbuka atau atap
Fitur: Aman, pemasangan mudah, umur panjang Pemeliharaan: Gratis
Cahaya Tinggi:

IP66 slew drive gearbox

,

PV Trackers slew drive gearbox

,

Solar Tracker slew drive gearbox



SE7 IP66 Slew Drive Gearbox, Pengurang Tahap Ketiga Dengan Kecepatan Rendah Dan Torsi Tinggi Untuk Pelacak PV


Deskripsi



Penggerak slewing perumahan tertutup terutama berlaku untuk kondisi yang relatif tinggi untuk persyaratan tinggi untuk acara tahan debu, tahan hujan dan anti korosi.



Nama Merek: Hangtuo

Nomor Model: SE5A-37MHD-24RC-REV.A

Bahan: 42CrMo, 50Mn

Sertifikat: CE, ISO9001

Garansi: 10 Tahun

Seumur hidup: 30 Tahun

Packing: Paket kayu lapis



Cara Memilih Drive yang Cocok



Ada banyak jenis drive yang berubah arah, yang dapat dipilih dengan mempertimbangkan faktor-faktor berikut.
1. Kapasitas beban, arah dan properti: Penggerak slew cocok untuk menahan beban ringan, dan bantalan rol cocok untuk beban berat dan beban impak.Ketika bantalan gelinding dikenakan beban aksial murni, bantalan dorong umumnya dipilih, dan ketika bantalan gelinding dikenakan beban radial murni, bantalan bola dalam alur atau bantalan rol silinder pendek umumnya dipilih, dan ketika perangkat putar dipilih. terkena beban radial murni, ada juga beban aksial kecil, Anda dapat memilih bantalan bola dalam alur, bantalan bola kontak sudut, bantalan rol tirus dan bola pemusatan atau bantalan rol pemusatan.Ketika beban aksial besar, sudut kontak bantalan bola kontak sudut dan bantalan rol tirus dapat dipilih, atau penggunaan bantalan sentripetal dan bantalan dorong digabungkan, yang sangat cocok untuk beban aksial yang sangat tinggi atau persyaratan khusus dengan aksial besar kekakuan.

2. Kecepatan yang diizinkan: Untuk jenis penggerak yang berbeda dari penggerak putaran (slew drive), secara umum, bantalan dengan gesekan kecil dan kapasitas pemanasan rendah cocok untuk kecepatan tinggi.Desain harus mengupayakan agar bantalan gelinding berputar bekerja dalam kondisi di bawah kecepatan putaran akhirnya.

3. Kekakuan: Ketika bantalan dari unit penggerak tegangan menahan beban, cincin bantalan dan tempat kontak dari badan pengerolan akan menghasilkan deformasi elastis, jumlah deformasi sebanding dengan beban, dan rasionya menentukan ukuran kekakuan bantalan.Kekakuan bantalan umumnya dapat ditingkatkan dengan mengencangkan bantalan sebelumnya.Selain itu, dalam desain penyangga bearing, mempertimbangkan kombinasi dan penataan bearing juga dapat meningkatkan kekakuan bearing.

4. Performa penyetelan dan kesalahan pemasangan: Setelah bantalan dimuatkan ke posisi kerja, pemasangan dan pemosisian yang buruk akan disebabkan oleh kesalahan produksi.Pada saat ini, karena pemancingan poros dan ekspansi termal dan alasan lainnya, bantalan menanggung terlalu banyak beban, menyebabkan kerusakan dini.Bantalan tengah otomatis dapat mengatasi sendiri kerusakan yang disebabkan oleh kesalahan pemasangan dan oleh karena itu cocok untuk penggunaan semacam itu.

5. Pemasangan dan pembongkaran drive slew: bantalan rol tirus, bantalan rol dan bantalan rol tirus, dll., Milik cincin bagian dalam dan luar dapat dipisahkan jenis bantalan (yaitu, disebut bantalan terpisah), mudah dipasang dan dibongkar .

Tabel Kinerja dari SE Slewing Drive



Model Perbandingan Torsi Output Terukur (Nm) Torsi Miring (Nm) Memegang Torsi (Nm) Beban Aksial (kN) Beban Radial (kN) Efisiensi Presisi (°) Mengunci sendiri Berat (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0.1 Iya 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0.1 Iya 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0.1 Iya 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0.1 Iya 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0.1 Iya 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0.1 Iya 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0.1 Iya 63
17 " 102: 1 9400 135600 65040 980 390 40% ≤0.1 Iya 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0.1 Iya 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0.1 Iya 204




Ruang lingkup aplikasi


Aplikasi umum termasuk pelacak surya, turbin angin, parabola satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, alat penggali, dan lift otomotif.


Layanan & Kekuatan Kami



1. bahan baku dari pemasok terpercaya;

2. Proses produksi sangat sesuai dengan Sistem Manajemen Mutu ISO9001.

3. Kontrol kualitas dalam proses yang ketat dan pemeriksaan produk jadi 100% sebelum pengiriman;

4. Inspeksi produk pihak ketiga dapat diterima atas permintaan pelanggan.

5. Adopsi proses desain produk standar dan APQP, PPAP, FEMA untuk analisis aplikasi.
