Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE6 |
Kuantitas min Order: | 1 potong |
---|---|
Harga: | USD 280~330/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Kecepatan: | 0,016 rpm | Aplikasi: | Energi matahari |
---|---|---|---|
Sopir: | Motor listrik | Kelas IP: | IP66 |
Torsi maks: | 7140Nm | Memegang Torsi: | 40kNm |
Model: | VE6 | Perbandingan: | 51: 1 |
Cahaya Tinggi: | motor penggerak hidrolik,penggerak pelacak surya |

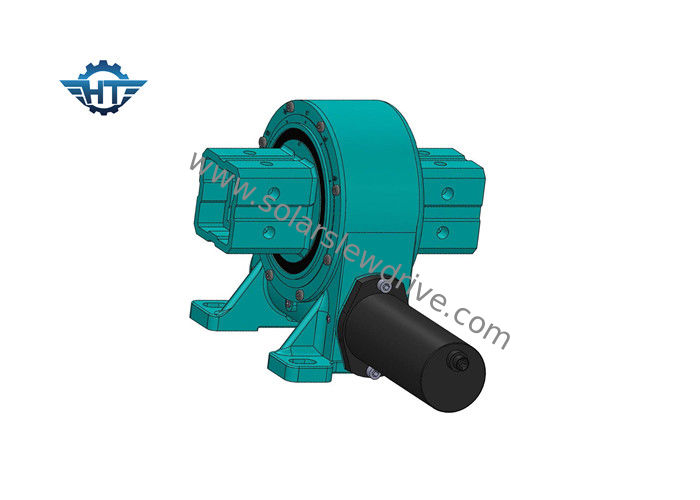

6 Inch Single Slew Drive Gearbox Dengan Torsi Penahan 4kNm Untuk Stasiun Pelacakan Tenaga Surya
Deskripsi Produk
VE6 slewing drive merancang adalah titik terang terbesar dari drive slewing Hangtuo, desain vertikal terutama digunakan untuk sistem pelacak surya, struktur khusus menyederhanakan struktur kompleks dari braket sistem pelacakan surya sumbu tunggal, mengurangi biaya seluruh sistem, desain vertikal memainkan peran yang lebih kompetitif di pasar pelacak surya.
Model: | VE6 | Tempat asal | Changzhou, Tiongkok |
Merek | HANGTUO | Tipe | Tertutup |
Bahan | 42CrMo, 50Mn | Torsi Keluaran | 5060 Nm |
Memiringkan Momen Torsi | 5 K Nm | Memegang Torsi | 40 K Nm |
Peringkat aksial statis | 25 KN | Peringkat Radial Statis | 30 KN |
Perbandingan gigi | 51: 1 | Efisiensi | 40% |
Aplikasi
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. Aplikasi drive slewing yang paling umum untuk drive slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostats dan photovoltaics terkonsentrasi (CPV), dan parabola satelit atau radar. Other applications include automotive lifts, robotic arm positioners, and stage equipment. Aplikasi lain termasuk lift otomotif, pemosisian lengan robot, dan peralatan panggung.
Spesifikasi Positioner Dual-Axis SDE
fitur
1. Desain tertutup vertikal dengan output tunggal atau ganda.
2. Jam cacing jam pasir, kontak multi-gigi, transfer torsi tinggi untuk menahan beban yang lebih besar.
Parameter dari Seri VE Lainnya
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Iya | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Iya | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Iya | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 251 |
