Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE6 |
Kuantitas min Order: | 1 potong |
---|---|
Harga: | USD 280~330/ pc |
Kemasan rincian: | Kotak Kayu Lapis |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L / C, T / T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 6 inci | Perbandingan gigi: | 61: 1 |
---|---|---|---|
Efisiensi: | 40% | Tepat: | ≤ 0,1 |
Sopir: | Motor listrik | Tipe: | Dipasang Vertikal |
Aplikasi: | Pelacak surya | Warna: | Seperti yang diminta |
Cahaya Tinggi: | motor penggerak hidrolik,penggerak pelacak surya |

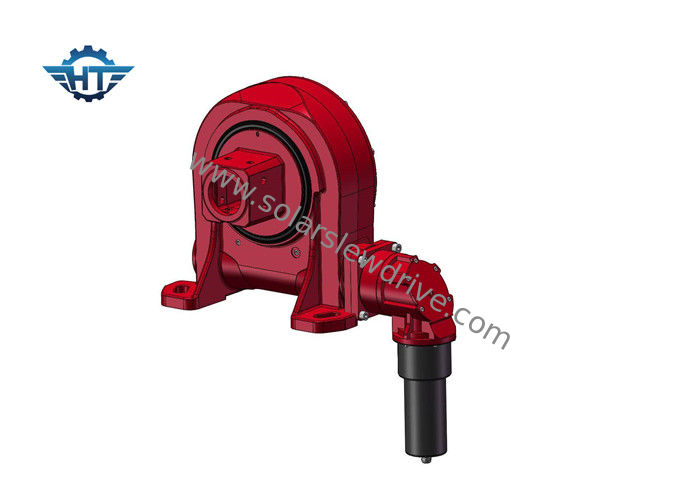

6 Inch Vertikal Solar Worm Gear Slew Drive Dengan Perlindungan IP66 Untuk Sistem Pelacakan Surya
Deskripsi
Drive slewing worm gear VE6 adalah solusi ringkas dengan transmisi tinggi, yang terdiri dari slewing ring dengan gear eksternal, dikombinasikan dengan poros worm gear yang bersebelahan.
Feathures
Dengan persneling yang mengunci sendiri, tidak perlu ada kerusakan pada mesin penggerak.
Tersedia dengan motor diarahkan planet yang dipasang langsung.
Worm drive—higher wear-resistance of worm gear drive, which can load strong output torque and tilting moment torque with the well performance of stability and reliability. Worm drive — ketahanan aus yang lebih tinggi dari drive gear cacing, yang dapat memuat torsi output yang kuat dan momen momen miring dengan kinerja stabilitas dan keandalan yang baik. The worm drive is also available for higher tracking precise field. Worm drive juga tersedia untuk bidang ketelitian pelacakan yang lebih tinggi.
Gambar VE6
Lembar Data Vew Slew Drives
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Iya | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Iya | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Iya | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 251 |
Keuntungan
1. Putar ± 60 °, berhenti keras di dalam
1. Momen terbalik yang kuat berdasarkan slewing ring
2. Mengadopsi drive cacing amplop
3. Dorong beban yang lebih besar untuk menggunakan kontak multi-gigi
4. Fungsi penguncian mandiri statis yang lebih baik
Aplikasi
Termasuk pelacak surya, turbin angin, derek truk, lift manusia, peralatan utilitas, lampiran peralatan hidrolik, peralatan alat oli, penangan ban, penggali derek, lift otomotif dan turbin angin, piringan, antena satelit dll.
Kontak Person: Jessie
Tel: +86 18800586965
