Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~380/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | VE9 " |
---|---|---|---|
Perbandingan gigi: | 61: 1 | Dinilai Torsi Output: | 4300 Nm |
Memegang Torsi: | 27200 Nm | Memiringkan Torsi: | 16000 Nm |
Efisiensi: | 40% | Tepat: | kurang dari 0,1 derajat |
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,drive pelacak surya |

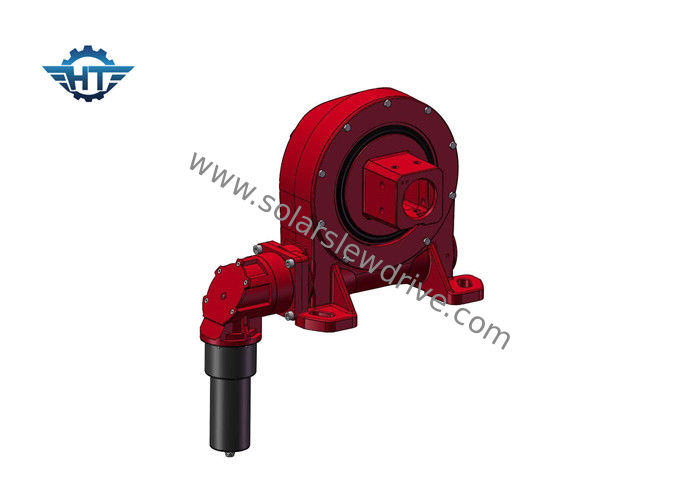

VE9 Single Axis Slewing Actuator Dilengkapi Dengan 13 * 13 Tabung Utama Untuk Dua Potret Pelacak Surya
Deskripsi
Drive slewing worm gear torsi keluaran persegi adalah solusi yang paling hemat biaya dan optimal untuk pelacak PV sumbu tunggal.Mereka dirancang, diuji, dan dijamin akurasi dan kinerjanya untuk masa pakai lapangan selama 30 tahun.Dibandingkan dengan pelacak PV tetap yang dapat menghasilkan tingkat energi tertinggi hanya ketika matahari berada pada sudut optimal ke panel, pelacak PV dapat langsung menghadap matahari dari matahari terbit hingga terbenam.
Sistem pelacakan surya sumbu tunggal dengan dua potret yang membutuhkan torsi penahan lebih tinggi daripada hanya satu baris.
Data Teknis Penggerak Slewing Seri VE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Iya | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Iya | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Iya | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Iya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Iya | 52 |
12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Iya | 65 |
14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Iya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Iya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Iya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Iya | 251 |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
VE9 dengan Kemasan Motor Gear 24VDC
Kemasan Dalam: film plastik anti karat;kantong plastik vakum.
Kemasan Luar: karton keras;kotak kayu ;palet kayu.
Istilah pengiriman: dengan mengungkapkan;lewat udara;melalui darat;Melalui laut.
Untuk sampel, karena slew drive dengan dimensi kecil tetapi bobot yang berat, itu bukan biaya pengiriman yang efektif melalui laut sedangkan pengiriman ekspres dengan cara yang hemat biaya, staf logistik kami akan meminta TNT, DHL, UPS, FEDEX, untuk membandingkan ekspres harga untuk menemukan cara yang paling hemat biaya.
Jika dalam pesanan massal di masa depan, kami merekomendasikan kapal melalui laut.
Keuntungan
1. Rotasi ±60 °, hard stop/batas keras di dalam drive jika perangkat lunak mengendalikan kegagalan
2. Sambungan motor penggerak dari sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah di set oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
