Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE17 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 1000~1200/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Nomor model: | SDE17 | Memegang Torsi: | 53040 Nm |
---|---|---|---|
Memiringkan Torsi: | 67000 Nm | Output torsi: | 9460 Nm |
Beban Aksial Statis: | 142 kN | Beban Radikal Statis: | 390 kN |
Bahan baku: | 50Mn, 42CrMo | Berat badan: | 320 kg |
Rasio: | 102: 1 | warna: | Seperti yang diminta |
Cahaya Tinggi: | slewing ring drive,motor penggerak cacing |

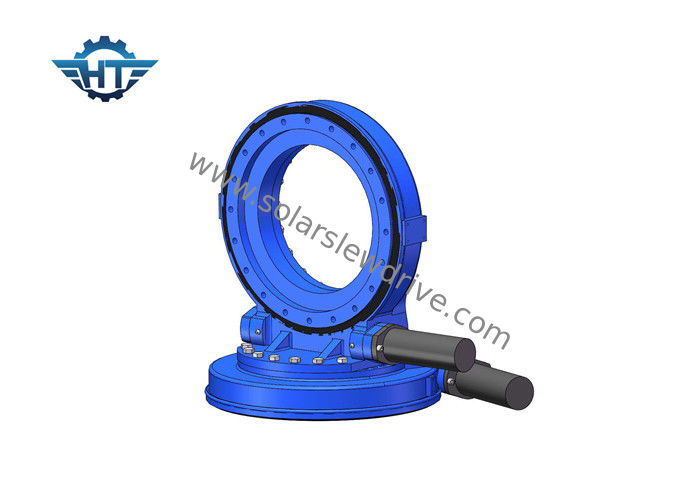

Pencegahan Tinggi IP66 Dual Axis Worm Gear Slew Drive Dengan Envelop Worm Untuk Energi Surya
Deskripsi Produk
Slewing drive adalah gearbox yang dapat menanggung beban radial dan aksial secara aman pada saat yang sama dan mengirimkan torsi untuk berputar dengan kecepatan rendah. Rotasi dapat dalam satu sumbu tunggal, atau beberapa sumbu bersamaan. Slewing drive dibuat dengan gearing, bantalan, seal, housing, motor dan komponen tambahan lainnya dan merakitnya menjadi gearbox jadi. Drive slewing housing tertutup kami terdiri dari housing, gear, cacing jam pasir, dan suku cadang lainnya. Kami juga dapat menyediakan motor listrik atau motor hidrolik agar sesuai dengan drive slewing.
fitur
1. mencapai rotasi searah jarum jam dan berlawanan arah jarum jam
2. tingkat IP tinggi dari 66 kelas untuk mencegah air dan debu dan sangat cocok untuk digunakan di luar
3. tiga jenis: SE, VE dan SDE drive slew drive, seri VE sebagian besar diterapkan dalam sistem pelacakan surya, daya parabola terkonsentrasi, sedangkan seri SE sebagian besar diterapkan pada mesin konstruksi. Seri SDE adalah drive sumbu ganda, mereka dapat membantu tata surya untuk melacak matahari kapan saja dan kapan saja.
Performace Seri SDE
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
Aplikasi
Slewing drive biasanya ditemukan dalam aplikasi seperti: turbin angin, pengangkut beban berat, pelacak surya, CSP, CPV, antena satelit, crane harbour, peralatan hidrolik, mekanisme kemudi derek, sistem otomasi, manipulator beban berat, tabel kontrol yaw dan pitch .
