Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE14 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 410~510/Piece ~360/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | PC 500 per bulan |
Model: | 14 inch | Memegang Torsi: | 54200 Nm |
---|---|---|---|
Memiringkan Torsi: | 68000 Nm | Output torsi: | 6550 Nm |
aksial beban: | 680 kN | Beban Radikal: | 230 kN |
Sertifikat: | ISO9001, CE | Dilukis: | TERSEDIA |
Garansi: | 5 tahun | Mengunci diri: | Ya |
Cahaya Tinggi: | cincin slewing gigi cacing,motor gear cacing |

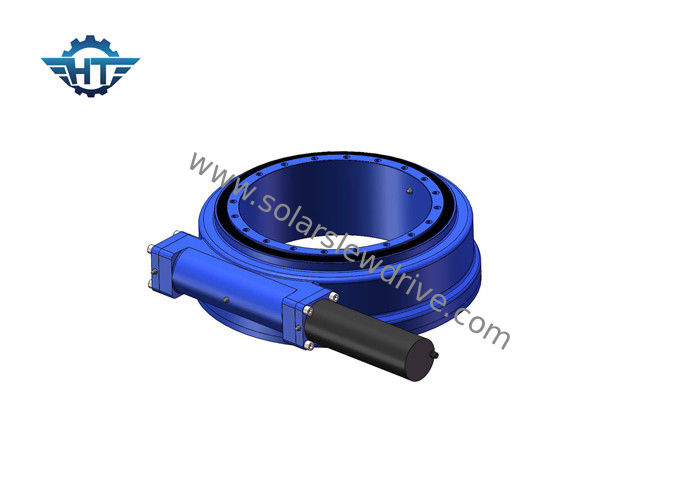

Worm Gear Slew Drive Digerakkan Oleh Motor Listrik Dan Gear Box Untuk Sistem Pelacakan Surya
Deskripsi Produk
Slewing Drive, juga disebut bantalan cincin slewing, adalah jenis produk yang mampu menahan beban aksial besar dengan kecepatan sangat rendah. Dan tergantung jenisnya juga sangat cocok untuk menyerap momen miring. Cincin slewing tersedia dalam model industri, di mana cincin tersebut terbuat dari baja tempa dan track bola yang mengeras juga diterapkan. Ketika teknologi telah meningkat, lebih banyak drive peluncur menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk melibatkan lebih banyak gigi pada gigi. Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar. Drive slewing menggunakan teknologi cacing standar di mana cacing pada horizontal. Rasio kecepatan poros tergantung pada hubungan antara jumlah benang pada cacing dan jumlah gigi. di gigi cacing atau gigi. Mereka adalah produk standar untuk industri tertentu seperti industri tenaga surya dan aplikasi mobile seperti excavator. Cacing ini ditenagai oleh motor listrik atau motor hidrolik, dikombinasikan dengan kotak gear planet tambahan, kotak gear cacing dll.
Performace dari SE Series
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
Pemasangan Slew Drive
1. Bersihkan struktur pemasangan, mis. Dari pengelasan, galvanisasi, residu, kotoran, dll.
2. Angkat drive slew dengan baut mata.
3. Drive slew harus dipasang dalam kondisi tidak terisi.
4. Prosedur berikut harus diikuti untuk menghindari penyimpangan antara kekuatan pengencang baut.
5. Oleskan cairan kunci ulir ke ulir.
6. Letakkan cairan pengunci ulir pada celah ulir yang meminta komponen pas sepenuhnya.
7. Muat ulang baut yang melintang. Lihat pola umum dalam sketsa di bawah ini tentang cara baut mendapatkan torsi dalam urutan melintang. Mulai dengan cincin dalam atau luar. Lakukan torsi melintang dari semua baut hingga 30% dari torsi yang dikencangkan. Kemudian ulangi torsi melintang hingga 80% dari torsi pengetatan. Akhirnya tumpang tindih torsi hingga 100% dari torsi pengetatan.
1. Pertama benar-benar torsi cincin bagian dalam atau luar, kemudian lakukan cincin lainnya.
2. Setelah sekrup dikencangkan, tandai secara permanen posisi kepala sekrup dengan struktur stasioner. Ini akan digunakan nanti selama inspeksi untuk memastikan kepala sekrup tidak terlepas.
Ada banyak aplikasi di mana rotary drive dapat digunakan, primer karena sangat cocok untuk aplikasi yang membutuhkan beban untuk mempertahankan daya dan torsi rotasi.
Aplikasi penggerak ayun yang umum termasuk, tetapi tidak terbatas pada: pelacak surya, turbin angin, lift pria, mesin hidrolik, telehandler, derek excavator, lift, crane, peralatan pengeboran, peralatan militer.
