Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~380/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 9 Inch | Rasio Gear: | 61: 1 |
---|---|---|---|
Efisiensi: | 40% | Presisi: | < 0,1 |
Driver: | Motor listrik | Tipe: | Sumbu Tunggal |
Aplikasi: | Surya Tanaman | Warna: | Seperti yang diminta |
Cahaya Tinggi: | cincin slewing gigi cacing,motor gear cacing |

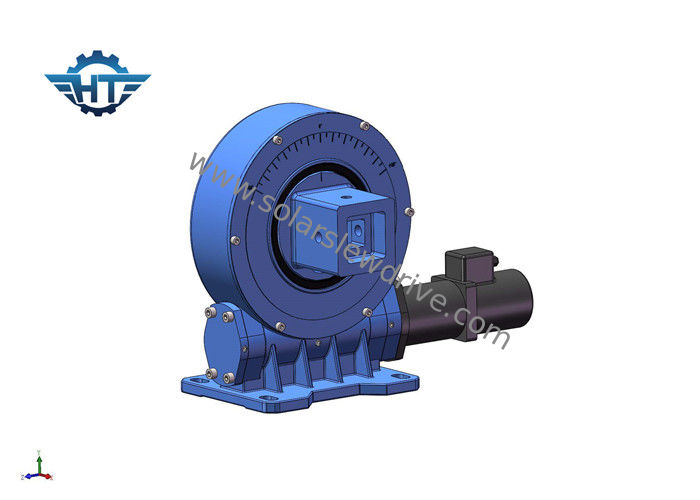

VE9 Single Worm Gear Slew Drive Dengan Torsi Tinggi Untuk Sistem Pelacakan Surya Linkage
Deskripsi
Slewing drive atau bantalan cincin slewing adalah modul berputar yang merupakan unit rotasi kompak yang terintegrasi dalam rumah besi cor yang berisi cincin berputar dengan roda gigi. Roda gigi memutar cincin belok dengan presisi tinggi dan memungkinkan rotasi yang mulus dan upaya maksimal.
fitur
1. Membalikkan penguncian diri karena karakteristik penguncian diri cacing gear. Fitur ini sangat meningkatkan stabilitas operasi dan faktor keamanan host.
2. Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan yang cukup besar.
Parameter Drive Slewing VE
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Iya | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Iya | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Iya | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 251 |
Keuntungan
1. Momen terbalik yang kuat berdasarkan cincin slewing
2. Menyimpan drive worm di dalamnya
3. Beban besar untuk menggunakan kontak multi-gigi
4. Fungsi mengunci diri statis
5. Berhenti keras di dalam
Aplikasi
Aplikasi slewing drive atau slewing ring yang tipikal termasuk tenaga surya, turbin angin, crane truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan alat oli, penangan ban, derek penggali dan lift otomotif.
