Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 248~380/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | VE9 | Mengunci diri: | Ya |
---|---|---|---|
Sertifikat: | ISO9001, CE | Garansi: | 5 ~ 10 tahun |
Bahan: | 50Mn, 42CrMo | Aplikasi: | Industri |
Warna: | RAL6001 | Akurasi: | ≤0.1 |
Cahaya Tinggi: | cincin slewing gigi cacing,motor gear cacing |

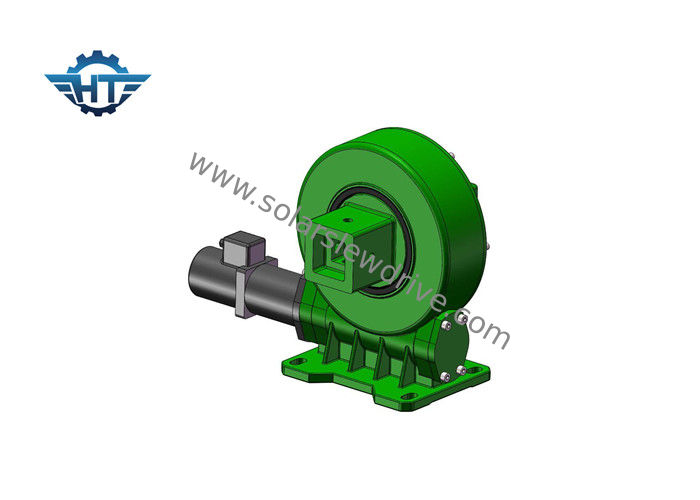

Solar Slew Drive Vertikal Dengan Motor 220VAC Untuk Sistem Pelacakan Surya Sumbu Tunggal
Deskripsi Produk
Drive slewing gear cacing adalah mekanisme transmisi reduksi putaran siklus penuh yang terintegrasi dengan sumber daya mengemudi. Bantalan presisi tinggi digunakan sebagai pengikut transmisi dan bagian attachment mekanisme dan bagian aktif dan sumber penggerak dilekatkan pada salah satu cincin dalam dan luar dari cincin slewing. Cincin lain dianggap sebagai pengikut transmisi dan basis penghubung dari bagian kerja yang digerakkan, sehingga bantalan slewing itu sendiri memiliki fitur putaran penuh, sumber tenaga penggerak dan transmisi utama dikonfigurasi secara efisien. Bagian ini menjadikannya mekanisme transmisi reduksi untuk keperluan umum yang mengintegrasikan fungsi rotasi, deselerasi, dan memiliki struktur sederhana serta pembuatan dan pemeliharaan yang nyaman pada saat yang bersamaan.
Performace dari VE Series
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Iya | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Iya | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Iya | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 251 |
fitur
Slewing drive dapat mewujudkan rotasi keliling yang tidak terbatas dan pengurangan kecepatan, dan dapat menahan gaya aksial yang lebih besar, gaya radial dan gaya terbalik. Ia menikmati keunggulan akurasi tinggi, struktur kompak, dan daya dukung besar.
Aplikasi
Aplikasi penggerak slewing biasanya ditemukan di seperti: turbin angin, pengangkut beban berat, pelacak surya, crane harbour, peralatan hidrolik, mekanisme kemudi derek, sistem otomasi, manipulator beban berat, tabel kendali yaw dan pitch.
