Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE14 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~1100 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Rasio Gear: | 125: 1 | Tipe: | Tertutup |
---|---|---|---|
Aplikasi: | energi matahari | Driver: | Hidrolik motor |
IP kelas: | IP66 | Warna: | Seperti yang diminta |
Effciency: | 40% | Reaksi: | 0,1 ° |
Cahaya Tinggi: | hydraulic slew motor,slewing gear |

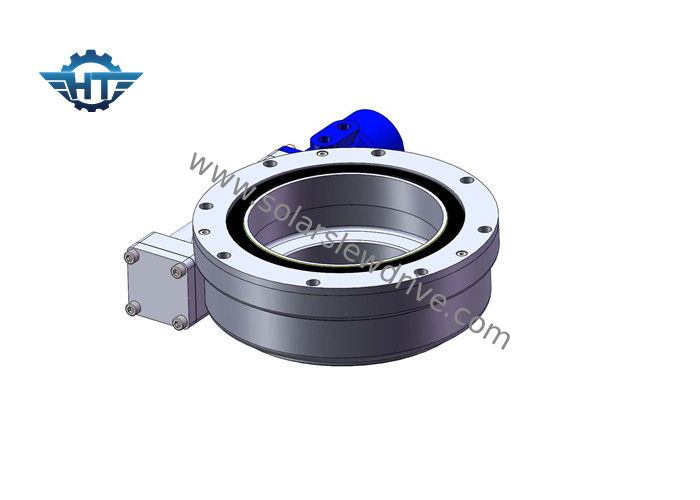

Bantalan Cincin Slewing Presisi Tinggi Dengan Motor Hidraulik Untuk Sistem Pelacak Surya
Deskripsi
Slew bearing adalah bantalan yang mampu menanggung beban aksial, beban radial dan torsi terbalik. Dalam keadaan normal, cincin slewing memiliki lubang pemasangannya sendiri, lubang pelumas dan lubang segel, untuk memenuhi kebutuhan berbeda dari berbagai host yang bekerja di bawah berbagai kondisi.
fitur
1. Rasio gigi
Rotasi slewing ring drive mengurangi kecepatan komponen yang digerakkan dan juga melipatgandakan torsinya dan meningkatkannya secara proporsional saat kecepatan berkurang. Rasio kecepatan poros tergantung pada hubungan jumlah benang pada cacing dengan jumlah gigi. di roda cacing atau gigi.
2. Cacing jam pasir
Slewing drive kami menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk melibatkan lebih banyak gigi pada gigi. Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar.
3. Fungsi
Slewing drive berfungsi dengan teknologi worm standar, di mana worm pada poros horizontal bertindak sebagai penggerak untuk roda gigi, secara umum, poros digerakkan oleh motor roda gigi listrik. Dan itu mengunci diri.
Keuntungan
1. Rotasi 360 derajat
2. Dapat memasang motor roda gigi di sisi kiri atau kanan
3. Izin pemasangan sudah diatur sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Desain yang kompak
6. Mengunci diri; tidak perlu rem
7. Serangan kecil
Parameter kinerja seri SE
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | iya nih | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | iya nih | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | iya nih | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | iya nih | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | iya nih | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | iya nih | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | iya nih | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | iya nih | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | iya nih | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | iya nih | 204 |
