Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~1100/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Rasio Gear: | 31: 1 ~ 150: 1 | Sumbu: | Sumbu Tunggal |
---|---|---|---|
Tempat asal: | Changzhou, Cina | Struktur: | Cacing Dan Bantalan |
Harapan hidup: | 30 tahun | Warna: | RAL9006 |
penggunaan: | Pelacak Surya | Melindungi Fitur: | IP66 |
Cahaya Tinggi: | solar tracker drive,slewing drive for solar tracking system |

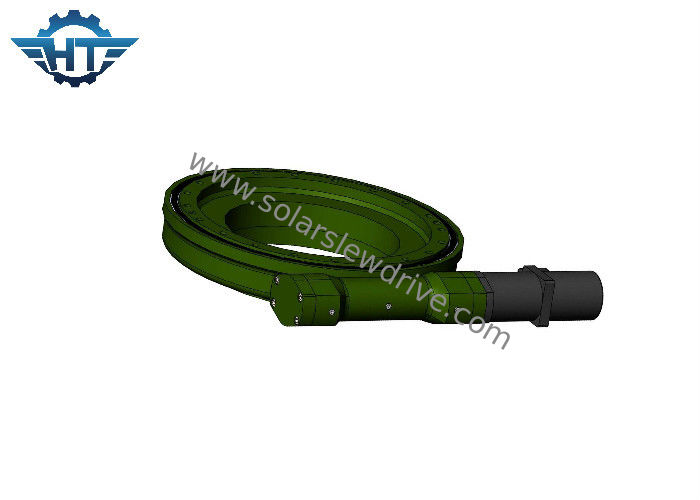

SE Hourglass Worm Gear Slew Drive Dengan Motor Gear Planetary 24VDC Untuk Pelacak Tenaga Surya
Deskripsi
Penggerak slewing horizontal sumbu tunggal SE adalah komponen penting dalam sistem pelacakan matahari sumbu tunggal dan sistem pelacakan matahari poros ganda. Selain itu, dapat juga diterapkan dalam sistem CSP dan CPV, energi angin dll.
Pelacak satu sumbu mengarahkan modul PV sepanjang satu sumbu rotasi, bergerak horizontal dari timur ke barat saat matahari bergerak. Memindahkan modul PV ini mengharuskan peredam menawarkan torsi pemuatan dan torsi rotasi - sesuatu yang hanya bisa ditawarkan oleh penggerak slewing yang sangat khusus. Pelacak penggerak slewing yang diterapkan yang menggunakan jumlah gigi yang lebih besar pada garis pitch ring gir akan menawarkan kekuatan, daya tahan, dan kinerja maksimum. Ini memastikan pelacak memiliki umur bidang terpanjang yang mungkin dengan paling sedikit waktu henti atau biaya perawatan.
Pelacak poros ganda memutar sisi ke sisi dan ke atas dan ke bawah, memungkinkan pelacakan gerakan matahari yang lebih akurat. Drive penggerak slewing ini menghasilkan output energi yang lebih tinggi daripada sistem sumbu tunggal. Mengingat bahwa mereka menggunakan dua derajat kebebasan, memanfaatkan drive slewing yang kuat dan kuat bahkan lebih penting untuk fungsi yang dapat diandalkan dan berkelanjutan di lapangan.
Parameter Seri SE
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
Keuntungan
1. Rotasi 360 derajat
2. Motor penggerak terhubung ke sisi kiri atau kanan
3. Selama instalasi, tidak perlu menyesuaikan jarak roda gigi; ini sudah ditetapkan oleh produsen sebelum pabrik
4. Minyak sudah diisi sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang rasional
6. Gigi terkunci sendiri; oleh karena itu rem tidak diperlukan
7. Metode awal dan berhenti yang mudah dan lancar
8. Torsi kemiringan tinggi, cocok untuk pemasangan horizontal
