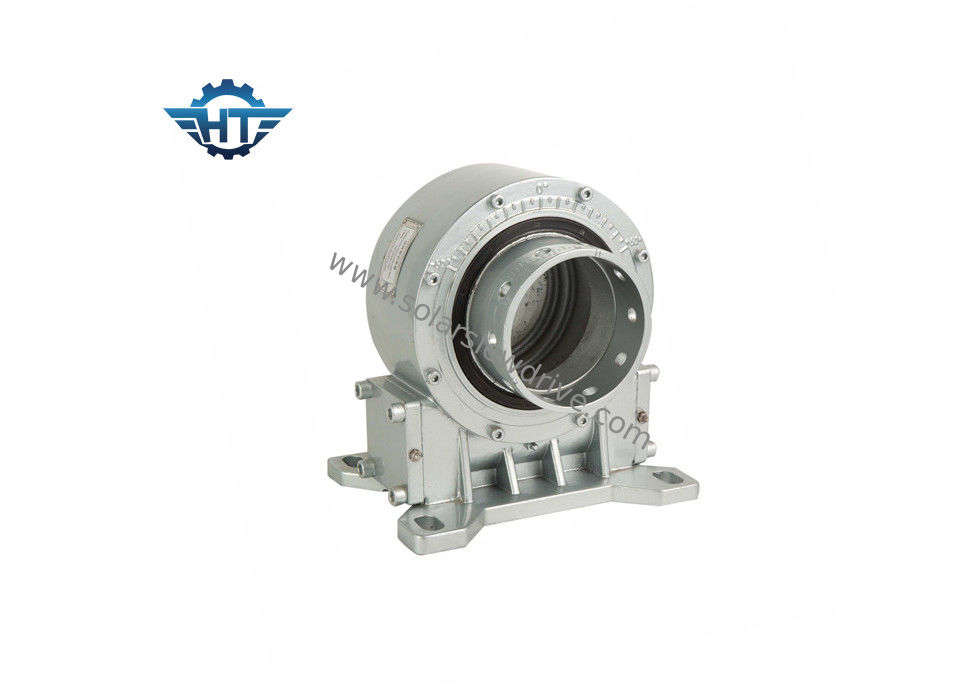

VE9 Single Axis IP66 Solar Slew Drive Gearbox, Bebas Perawatan Untuk Pelacak Surya Horisontal

VE9 Single Axis IP66 Solar Slew Drive Gearbox, Bebas Perawatan Untuk Pelacak Surya Horisontal

  • VE9 Single Axis IP66 Solar Slew Drive Gearbox, Bebas Perawatan Untuk Pelacak Surya Horisontal
  • VE9 Single Axis IP66 Solar Slew Drive Gearbox, Bebas Perawatan Untuk Pelacak Surya Horisontal
VE9 Single Axis IP66 Solar Slew Drive Gearbox, Bebas Perawatan Untuk Pelacak Surya Horisontal
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: VE
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 360/ pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: PC 500 per bulan
Kontak
Detil Deskripsi produk
Nama merek: Hangtuo Bahan: 50Mn, 42CrMo
Model: tipe vertikal Sertifikat: ISO9001, CE
Motor: 12 / 24VDC Pemeliharaan: Gratis
Warna: Seperti yang diminta Mengunci Sendiri: Iya
Cahaya Tinggi:

worm gear slew drive

,

slewing ring gear

VE9 Single Axis IP66 Solar Slew Drive Gearbox, Bebas Perawatan Untuk Pelacak Surya Horisontal



Deskripsi



Pengiriman yang dapat diandalkan - sebagian besar pesanan dikirim dalam 15 hari atau kurang

Dukungan teknis - teknisi siap membantu

Penggerak slewing berkualitas tinggi dengan harga yang wajar - kami memiliki pabrik sendiri dengan produk yang memenuhi atau melebihi kualitas semua merek utama dan kami akan menggunakan metode pengiriman ekonomis berdasarkan pesanan yang berbeda untuk membuat Anda tetap sesuai anggaran

Operasi & Pemeliharaan-layanan operasi dan pemeliharaan menurunkan biaya overhead dan biaya Anda.



Lembar Data Tipe VE



Model Perbandingan Torsi Output Terukur (Nm) Torsi Miring (Nm) Memegang Torsi (Nm) Beban Aksial (kN) Beban Radial (kN) Efisiensi Mengunci sendiri Berat (kg)
3 " 31: 1 600 1500 1800 22 15 40% Iya 12
5 " 37: 1 800 5.000 9200 16 27 40% Iya 18
7 " 57: 1 1750 7000 13200 34 58 40% Iya 32
8 " 51: 1 2250 11200 20400 50 80 40% Iya 28
9 " 61: 1 2250 16000 30800 60 130 40% Iya 52
12 " 78: 1 4300 25000 40560 77 190 40% Iya 65
14 " 85: 1 5600 48000 44200 110 230 40% Iya 88
17 " 102: 1 6750 67000 53040 142 390 40% Iya 135
21 " 125: 1 16000 89000 65000 337 640 40% Iya 192
25 " 150: 1 21450 112000 89000 476 950 40% Iya 251



Instalasi



1. Persiapan

1.1 Periksa drive slew untuk kerusakan fisik.

1.2 Bersihkan permukaan pendukung



2. Pemasangan Baut

Sebagai produsen kotak roda gigi, kami tidak menyediakan, menjamin atau merekomendasikan pengencang pemasangan yang digunakan.Harap berhati-hati dalam menentukan item ini yang akan melampirkan produk kami ke produk Anda.

Ukuran yang ditentukan, jumlah dan nilai kualitas harus digunakan.

Rasio grip (panjang grip terhadap diameter baut) harus diperhatikan, dari minimum ≥1.5 hingga maksimum ≤2.

Baut dengan poros berulir penuh tidak diperbolehkan.

Fungsi slew drive, masa pakai, dan daya tahan sambungan baut terpengaruh jika terjadi ketidakpatuhan.

Gunakan ring datar dengan ukuran yang sesuai dan pilihan kekuatan torsi pengencang sehingga tekanan antarmuka yang diizinkan tidak terlampaui.

Baut pemasangan dalam kasus normal diamankan secara memadai dengan preloading yang benar.

Perhatian: Penggunaan split ring, split washer, dll. Tidak diperbolehkan.

Torsi Pengencang dan preload awal untuk memasang baut.



Torsi Pengencang

Dimensi Baut Pemasangan

Kelas

M6

(1 / 4-20UNC)

M8

(5 / 16-18UNC)

M10

(3 / 8-16UNC)

M12

(7 / 16-14UNC)

M16

(5 / 8-11UNC)

M20

(3 / 4-10UNC)

Kelas 8.8 10.2 NM 24,7 NM 49 NM 85,5 NM 212,2 NM 414 NM
Kelas 10.9 14.3 NM 34,8 NM 68,9 NM 120,2 NM 298,4 NM 582,1 NM
Kelas 12.9 17,2 NM 41,7 NM 82,7 NM 144,2 NM 358,1 NM

689,5 NM
