Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE5 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~1600/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | PC 500 per bulan |
Bahan: | 50Mn, 42CrMo | Torsi Keluaran: | 800 Nm |
---|---|---|---|
OEM: | Tersedia | Memiringkan Torsi: | 5000 Nm |
Memegang Torsi: | 9200 Nm | Situs Instalasi: | Atap dan Lapangan |
Fitur: | Instalasi cepat | Motor: | 12V / 24V DC |
Cahaya Tinggi: | worm gear slew drive,slewing ring gear |

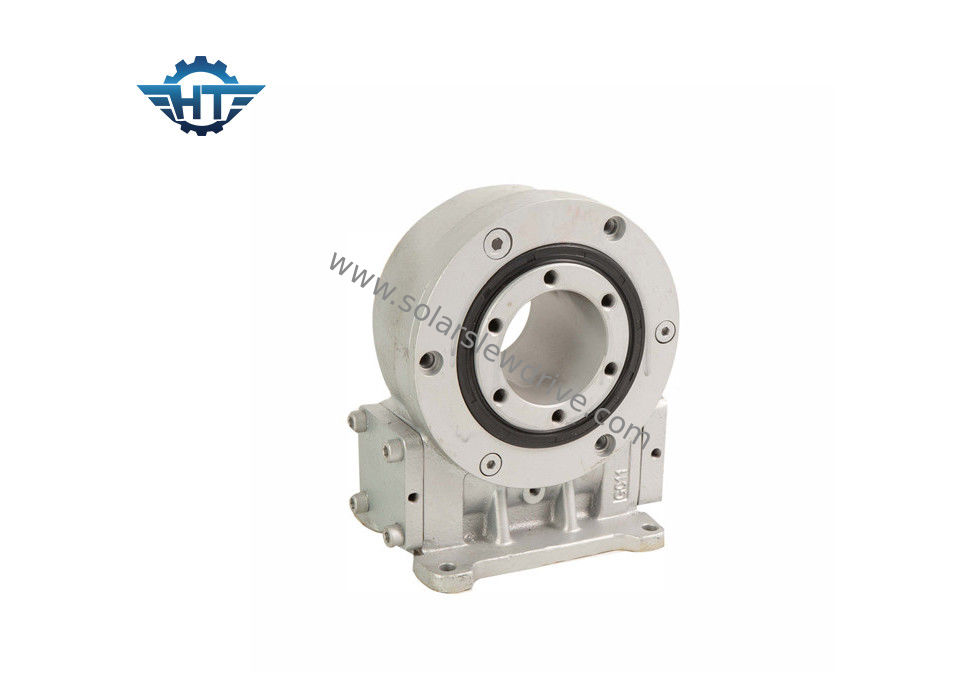

CE Ditandai VE5 Slew Drive Gearbox Dengan Jam Pasir Worm Untuk Pelacak Sumbu Horisontal Datar Tunggal
Deskripsi
Drive slewing yang sukses dimulai dengan desain dan rekayasa yang sangat baik.Tim kami memiliki pengalaman lebih dari 10 tahun dalam menciptakan dan membangun solusi surya yang kompleks untuk pelanggan di seluruh negeri.
fitur
Sistem manajemen kualitas suara.Perkembangan dan solusi lebih lanjut didasarkan pada produk yang canggih secara teknis.
1. pengendalian mutu, meliputi pemeriksaan masuk, pemeriksaan proses, pemeriksaan barang jadi berdasarkan titik pemeriksaan.
2. pengendalian proses meliputi pengendalian proses kunci dan manajemen sistem.
3. kepuasan pelanggan
Kebutuhan pelanggan adalah prioritas utama kami, kami selalu fokus pada Suara Pelanggan.Untuk setiap klaim pelanggan, kami akan memberikan tindakan yang cepat dan efektif.
Lembar Data Tipe VE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Iya | 12 |
5" | 37:1 | 800 | 5.000 | 9200 | 16 | 27 | 40% | Iya | 18 |
7 " | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Iya | 32 |
8 " | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Iya | 28 |
9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Iya | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Iya | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Iya | 88 |
17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Iya | 135 |
21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Iya | 192 |
25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Iya | 251 |
Transportasi, penanganan dan penyimpanan
Transportasi hanya dalam posisi horizontal, dampak harus dihindari.Kenakan sarung tangan kerja dan berhati-hatilah saat menangani slew drive.Gunakan lubang cincin di drive slew untuk memperbaiki baut untuk pengangkatan, penanganan, dan penempatan yang aman.Simpan hanya dalam posisi horizontal dan dalam ruangan tertutup, jauhkan dari basah, perlindungan korosi permukaan permukaan kawin yang terbuka bertahan kurang lebih 1 bulan dalam kemasan tertutup.Penyimpanan periode yang lebih lama memerlukan tindakan perlindungan khusus.
Kemasan Dalam: film plastik anti karat;kantong plastik vakum.
Kemasan Luar: karton keras;kotak kayu ;palet kayu.
Istilah pengiriman: dengan mengungkapkan;lewat udara;melalui darat;Melalui laut.
Untuk sampel, karena slew drive dengan dimensi kecil tetapi bobot berat, itu bukan biaya pengiriman yang efektif melalui laut sedangkan pengiriman ekspres dengan cara yang hemat biaya, staf logistik kami akan meminta TNT, DHL, UPS, FEDEX, untuk membandingkan ekspres harga untuk menemukan cara yang paling hemat biaya.
Jika dalam pesanan massal di masa depan, kami merekomendasikan kapal melalui laut.
catatan:
Express: pintu ke pintu, hanya perlu membayar pajak impor jika diperlukan oleh bea cukai.
Melalui udara atau laut: pabrik ke bandara tujuan/pelabuhan laut, perlu membayar biaya tujuan yang dibebankan oleh bandara (biaya tujuan selalu dibebankan per B/L terlepas dari paketnya besar, kecil, berat atau ringan, umumnya 200 ~400 USD per kargo) dan pajak impor jika diminta oleh bea cukai.
Dengan kereta api: terkadang harga pengiriman sama dengan laut tetapi membutuhkan waktu pengiriman yang lebih sedikit daripada laut, kami akan mempertimbangkan cara pengiriman ini jika barang sangat dibutuhkan oleh klien kami.
Aplikasi
Aplikasi penggerak slewing yang paling umum untuk penggerak slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostat dan fotovoltaik terkonsentrasi (CPV), dan antena satelit atau radar.Aplikasi lain termasuk lift otomotif, positioner lengan robot, dan peralatan panggung.
