Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 398~456/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE7 " |
---|---|---|---|
Rasio Gear: | 57: 1 | Efisiensi: | 40% |
Warna standar: | RAL 9006 | Mengunci diri: | Ya |
Garansi: | 5 ~ 10 Tahun | Aplikasi: | energi matahari |
Cahaya Tinggi: | slewing ring drive,motor penggerak cacing |

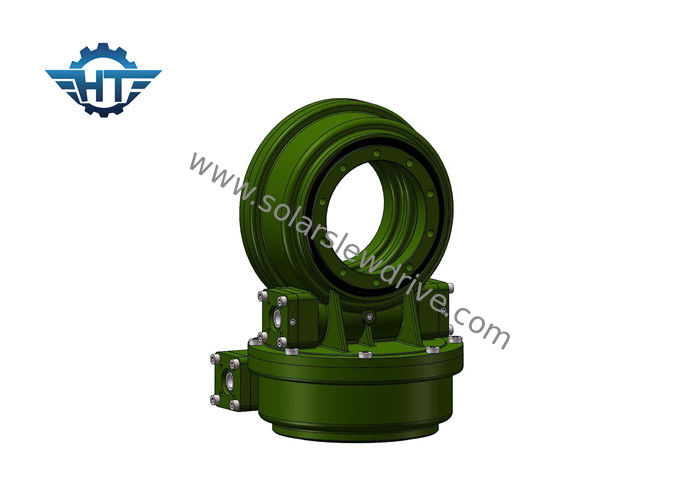

7 Inch Dual Axis Slew Drive Kecil Dengan Motor Gear 24Vdc Atau Nema Untuk Antena Satelit
Deskripsi
Wew gear slew drive cacing memiliki kinerja perlindungan yang lebih baik, torsi transmisi yang hebat, ketahanan benturan yang lebih baik dan masa kerja yang panjang. Aplikasi drive slewing yang paling umum untuk drive slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti CSP (heliostats, juga disebut tower), photovoltaics terkonsentrasi (CPV), antena satelit atau antena parabola. Aplikasi lain termasuk lift otomotif, pemosisian lengan robot, dan peralatan panggung.
Solar Tracker dual sumbu drive slew adalah solusi sempurna dalam aplikasi pelacakan surya dual sumbu.
Slew Drive Diaplikasikan Pada Antena Satelit
nama Produk | SDE7 Slewing drive |
Torsi Keluaran | 980 Nm; 723 ft.lbs |
Torsi Output Maks | 1938 Nm; £ 1429 |
Memiringkan Momen Torsi | 7000 Nm; 5163 ft.lbs |
Memegang Torsi | 13200 Nm; £ 9736 |
Peringkat aksial statis | 133,20 kN; 29943 lb |
Peringkat Radial Statis | 53 kN; 11977 lb |
Peringkat aksial dinamis | 31,90 kN; 7171 lb |
Peringkat Radial Dinamis | 27,91 kN; 6274 lb |
Alternatif Motor | 12V / 24V Motor; Motor Stepper; Motor tanpa sikat |
Gaya Produk | Sumbu ganda; Sumbu Tunggal; CPV / HCPV; Hidangan Surya; Parabola; Menara Surya |
Fitur Aplikasi | Sistem Pelacakan Surya, Mesin Industri |
Meter persegi tata surya | 30 ㎡ |
Tabel Kinerja
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Bobot |
Nm | Nm | kN | kN | Nm | gelar | Iya | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Iya | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Iya | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Iya | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Iya | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Iya | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Iya | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Iya | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Iya | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Iya | 682 kg |
Aplikasi
Sistem pelacakan surya sumbu ganda
Instrumen presisi
CPV
Hidangan
Antena Satelit
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
