Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 398~456/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE7 " |
---|---|---|---|
Perbandingan gigi: | 57: 1 | Dinilai Torsi Output: | 2000 Nm |
Memegang Torsi: | 13500 Nm | Memiringkan Torsi: | 13200 Nm |
Efisiensi: | 40% | Warna standar: | RAL 9006 |
Cahaya Tinggi: | worm gear slew drive,slewing ring gear |

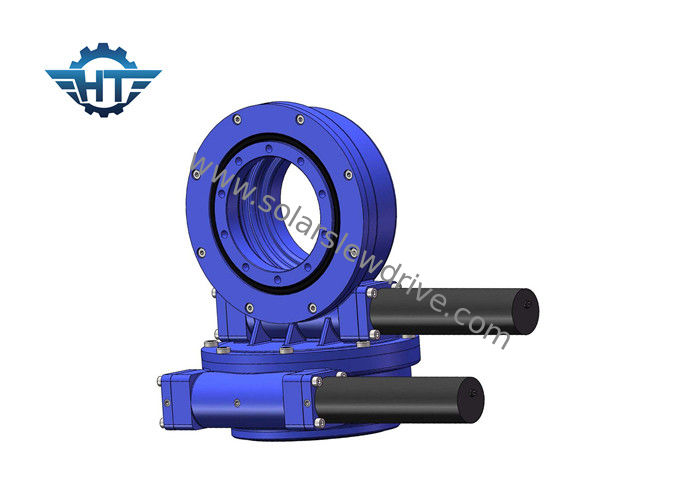

Envelop Hourglass Worm Gear Slew Drive Gearbox Dengan Motor Reduksi Untuk Tenaga Panas Surya
Deskripsi
Prinsip pembangkit listrik tenaga panas matahari adalah mengumpulkan sinar matahari ke dalam alat pengumpul energi matahari melalui cermin, dan menggunakan energi matahari untuk memanaskan media perpindahan panas (cair atau gas) di alat pengumpul, kemudian memanaskan air untuk membentuk uap menggerakkan atau langsung menggerakkan generator untuk menghasilkan listrik.
Jenis Sistem
Secara umum, pembangkit listrik tenaga panas matahari memiliki empat jenis sebagai berikut: palung, tower, piringan (piringan), dan Fresnel.
Lewat
Sistem pembangkit tenaga panas matahari tipe palung disebut sistem pembangkit listrik tenaga panas matahari cermin parabola.Kolektor konsentrat parabola tipe palung disusun secara seri dan paralel, memanaskan media kerja, menghasilkan uap super panas, dan menggerakkan genset turbin uap untuk menghasilkan listrik.
Menara
Pada tahun 1973, pecahnya krisis minyak dunia mendorong penelitian dan pengembangan teknologi surya.Dibandingkan dengan sel surya, harganya tinggi dan efisiensinya rendah.Efisiensi pembangkit listrik tenaga panas matahari relatif tinggi dan teknologinya relatif matang.
Hidangan
Jenis cakram (juga dikenal sebagai piringan) sistem pembangkit listrik tenaga panas matahari adalah sistem tenaga surya pertama di dunia.Ini terdiri dari cermin parabola yang terdiri dari banyak cermin.Ini menerima fokus paraboloid dan media perpindahan panas di penerima dipanaskan.Menggerakkan mesin untuk menghasilkan listrik sekitar 750 ℃.
Fresnel
Prinsip kerjanya mirip dengan pembangkit listrik fototermal tipe palung, kecuali yang digunakan adalah kondensor struktur Fresnel sebagai pengganti cermin.Ini membuatnya relatif tidak mahal, tetapi efisiensinya berkurang.
Karena sistem seperti itu hanya memiliki beberapa kali pemekatan, kualitas uap air yang dipanaskan tidak tinggi, sehingga efisiensi pembangkit listrik tahunan dari seluruh sistem hanya dapat mencapai sekitar 10%;tetapi karena struktur sistem yang sederhana dan penggunaan langsung media pemindah panas untuk menghasilkan uap, biaya konstruksi dan pemeliharaannya juga relatif rendah.
Slew Drives Diterapkan Di Tower CSP
nama Produk | SDE7 Slewing drive dengan motor roda gigi 43Nm 24Vdc |
Torsi Keluaran | 980 Nm;723 ft.lbs |
Torsi Output Maks | 1938 Nm;1.429 ft.lbs |
Torsi Momen Miring | 7000 Nm;5163 ft.lbs |
Memegang Torsi | 13200 Nm;9736 ft.lbs |
Peringkat Aksial Statis | 133,20 kN;29943 lb |
Peringkat Radial Statis | 53 kN;11977 lb |
Peringkat Aksial Dinamis | 31,90 kN;7171 lb |
Peringkat Radial Dinamis | 27,91 kN;6274 lb |
Alternatif Motor | Motor AC 380V / 220V;Stepper Motor;Motor Tanpa Sikat |
Gaya Produk | Sumbu Ganda;Sumbu Tunggal;CPV / HCPV;Piring Surya;Parabola;Menara Surya |
Fitur Aplikasi | Sistem Pelacakan Surya, Mesin Industri |
Tabel Kinerja Penggerak Slewing Sumbu Ganda
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
fitur
1. Torsi penahan tinggi untuk meningkatkan keamanan sistem pelacakan matahari
2.Membungkus worm drive di dalam
3.Kontak multi gigi untuk memastikan beban tinggi
4.Fungsi mengunci diri
Aplikasinya
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
