Tempat asal: | Cina |
Nama merek: | HANGTUO |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE5 |
Kuantitas min Order: | 1 pc |
---|---|
Harga: | 145~226 USD/PC |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 30 hari |
Menyediakan kemampuan: | 12000 PCS / TAHUN |
Mengetik: | Drive Slewing | Bahan: | 42CRMN atau 50Mn |
---|---|---|---|
Aplikasi: | sistem tenaga surya | Garansi: | 10 tahun |
Warna: | Pelanggan yang diperlukan | Ukuran: | 3 Inch - 25 Inch |
Motor: | 24V | Fitur: | Panjang umur |
Cahaya Tinggi: | solar slew drive,slewing drive for solar tracking system |

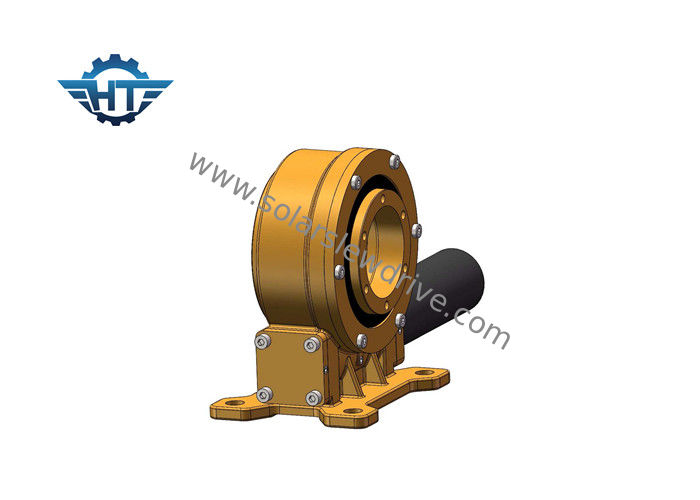

Pelacak Solar Axis Tunggal Sorong Kecil Dengan Motor Listrik 24vdc Untuk Pelacak Surya Terkonsentrasi
Deskripsi
Slew Drive, yang biasa disebut dengan worm drive atau slewing bearing, adalah sistem yang lengkap dan siap dipasang yang terdiri dari gear atau slewing ring bearing, worm, base, dan housing yang tertutup sepenuhnya. Itu dapat disesuaikan dengan motor hidrolik atau listrik, gearbox planetary.
Pelacakan pembangkit listrik fotovoltaik termasuk hubungan datar satu sumbu, hubungan tunggal sumbu miring, satu sumbu miring, dan sistem pelacakan dua sumbu.
1. Sambungan sumbu tunggal datar
Cocok untuk lintang di bawah 30 derajat dan lereng tanah kurang dari 12 derajat.
2. Oblique single axis linkage
Cocok untuk garis lintang menengah hingga tinggi, tanah harus rata.
3. Unit sumbu tunggal miring
Cocok untuk lintang sedang hingga tinggi.
4. Sumbu ganda
fitur
1. Putar dari 0 ~ 180 °
2. Hubungkan motor penggerak di sisi kiri atau kanan
3. Minyak sudah diisi sebelum pabrik
4. Instalasi sederhana
5. Pemanfaatan ruang rasional
6. Gigi terkunci sendiri; oleh karena itu rem tidak diperlukan
7. Metode awal dan berhenti yang mudah dan lancar
8. Torsi backholding tinggi, cocok untuk instalasi vertikal
9. Perawatan rendah
Parameter Kinerja Drive Slew Vertikal
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | kN | kN | Nm | gelar | iya nih | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | iya nih | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | iya nih | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | iya nih | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | iya nih | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | iya nih | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | iya nih | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | iya nih | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | iya nih | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | iya nih | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | iya nih | 244 kg |
