Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | VE7 " |
---|---|---|---|
Rasio Gear: | 57: 1 | Nilai output torsi: | 1750Nm |
Memegang Torsi: | Internal Server Error | Memiringkan Torsi: | 7000Nm |
Efisiensi: | 40% | Warna standar: | RAL 9006 |
Cahaya Tinggi: | solar tracker drive,slewing drive for solar tracking system |

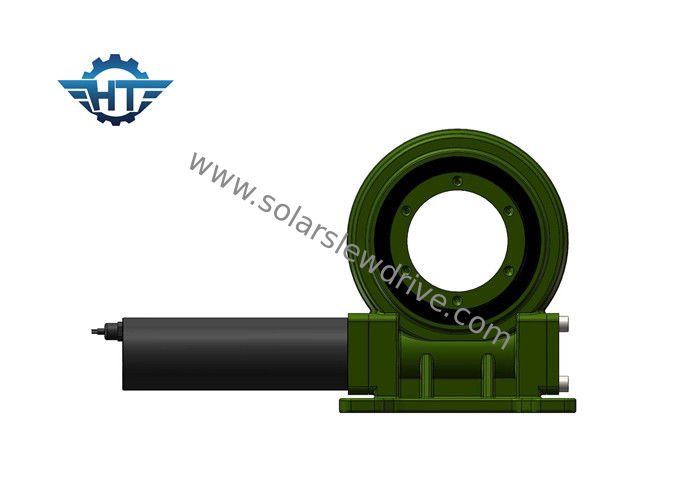

VE7 Vertical Worm Gear Slew Drive Dengan Motor Listrik 24VDC Untuk Pelacak Tenaga Surya
Deskripsi
Sistem penggerak cacing slew adalah unit yang dibangun secara kompak yang terdiri dari roda gigi penggerak, alas dan cacing. Unit ini membawa keuntungan dari roda gigi slewing dan cacing menjadi satu unit.
Drive slew vertikal sumbu tunggal dipasang secara vertikal, ini dirancang khusus untuk sistem pelacakan surya sumbu tunggal datar yang membutuhkan pelacakan ke arah matahari untuk timur ke barat. Rotasi yang tepat dari drive perubahan vertikal memungkinkan mekanisme untuk melacak dengan sempurna. Drive slewing vertikal semacam ini diproduksi menggunakan teknologi terbaru yang menggabungkan mekanisme jam pasir.
Keuntungan
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. 360 derajat rentang berputar
3. Menyelimuti drive cacing di dalamnya
4. Kontak multi-gigi untuk memastikan beban tinggi
5. Fungsi mengunci diri
Kinerja Teknis
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | kN | kN | Nm | gelar | iya nih | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | iya nih | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | iya nih | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | iya nih | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | iya nih | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | iya nih | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | iya nih | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | iya nih | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | iya nih | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | iya nih | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | iya nih | 244 kg |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
Glosari Parameter Kunci
Miring Torsi Miring: Torsi ini adalah beban gravitasi yang dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing. Jika torsi aktual lebih besar dari torsi momen miring terukur, drive slewing akan terbalik.
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian tidak rusak, Torsi maksimum yang dicapai disebut memegang torsi, juga dilihat sebagai torsi rusak.
Self-locking: Hanya ketika ada beban, drive slewing tidak dapat membalikkan rotasi dan oleh karenanya disebut self-locking.
