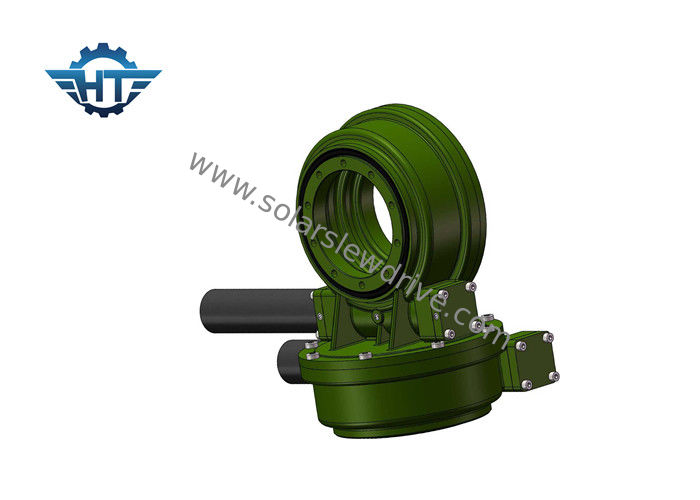

Dual Axis Small Slew Drive Dengan Motor Gear Planetary 24VDC Untuk Sistem Pelacakan Surya

Name: Dual Axis Small Slew Drive Dengan Motor Gear Planetary 24VDC Untuk Sistem Pelacakan Surya
Brand: HangTuo
SKU: SDE7 "
Price: 280 USD
Availability: InStock
Rating: 4.6 (193 reviews)
ISBN: 12219425

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	SDE7 "

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Bagian 1
Harga:	USD 280~504 / pc
Kemasan rincian:	Peti tripleks/Triplex
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Bahan:	50Mn, 42CrMo	Model:	SDE7 "
Rasio Gear:	57: 1	Nilai output torsi:	2000 Nm
Memegang Torsi:	13500 Nm	Memiringkan Torsi:	13200 Nm
Efisiensi:	40%	Warna standar:	RAL 9006
aksial beban:	34 kN	罗亚微网站欢迎你！英文网站 \| 关于我们 \| 联系我们 0755-28325455 网站首页 Indeks 关于我们 Tentang 产品展示 Produk :	58 kN
Cahaya Tinggi:	solar tracker drive , solar slew drive

Dual Axis Small Slew Drive Dengan Motor Gear Planetary 24VDC Untuk Sistem Pelacakan Surya

Deskripsi

Slewing drive Hangtuo memberikan rasio besar dalam satu tahap gearing, dioptimalkan untuk bobot versus kinerja. Bantalan dan roda gigi dirakit menjadi rumah profil rendah, mandiri, dan siap dipasang, memungkinkan produk untuk bereaksi terhadap semua gaya aksial dan radial, dan menghasilkan momen miring yang dibuat dalam aplikasi yang paling menantang. Produk-produk yang sangat mudah beradaptasi ini juga memiliki ketahanan guncangan yang kuat, kinerja yang tahan lama, rotasi yang halus, perlindungan bantalan, dan opsi drive yang disegel. Semua manfaat teknis, dikombinasikan dengan standar kualitas terkemuka di industri, menjadikan produk Hangtuo kandidat yang ideal untuk aplikasi tugas berat yang sangat penting bagi kinerja.

Prinsip Kerja Slew Drive

Cacing digerakkan oleh motor, yang menggerakkan cincin luar dari cincin slewing untuk berputar; cincin luar menghasilkan torsi melalui flensa dan cincin bagian dalam dari cincin slewing dipasang di rumah. Slewing drive memiliki penguncian diri terbalik karena worm gear drive dengan karakteristik penguncian diri terbalik.

Bagan Kinerja SDE

Model	Perbandingan	Dinilai Torsi Output	Memiringkan Torsi	Beban aksial	Beban Radial	Memegang Torsi	Efisiensi	Presisi	Mengunci sendiri	Berat
Model	Perbandingan	Nm	Nm	kN	kN	Nm	Efisiensi	gelar	iya nih	kg
3 "	31: 1	300	1500	3.6	15	7000	40%	≤0.1	iya nih	21kg
5 "	37: 1	650	5000	16	27	9200	40%	≤0.1	iya nih	32kg
7 "	57: 1	1750	7000	34	58	13200	40%	≤0.1	iya nih	54kg
9 "	61: 1	4300	16000	60	130	27200	40%	≤0.1	iya nih	88kg
12 "	78: 1	5600	25000	77	190	40560	40%	≤0.1	iya nih	157 kg
14 "	85: 1	6750	48000	110	230	44200	40%	≤0.1	iya nih	214kg
17 "	102: 1	9460	67000	142	390	53040	40%	≤0.1	iya nih	315kg
21 "	125: 1	16000	89000	337	640	65000	40%	≤0.1	iya nih	481kg
25 "	150: 1	21450	112000	476	950	89000	40%	≤0.1	iya nih	682 kg

Glosari Parameter Kunci

Miring Torsi Miring : Torsi adalah beban yang dikalikan dengan jarak antara posisi beban dan pusat bantalan semburan. Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, drive slewing akan terbalik.
Beban radial: Muat vertikal ke sumbu bantalan slewing
Beban aksial: Muat paralel dengan poros bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian tidak rusak, Torsi maksimum yang dicapai disebut memegang torsi.
Self-locking: Hanya ketika dimuat, drive slewing tidak dapat memutar terbalik dan dengan demikian disebut self-locking.

Layanan yang Disesuaikan

1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
