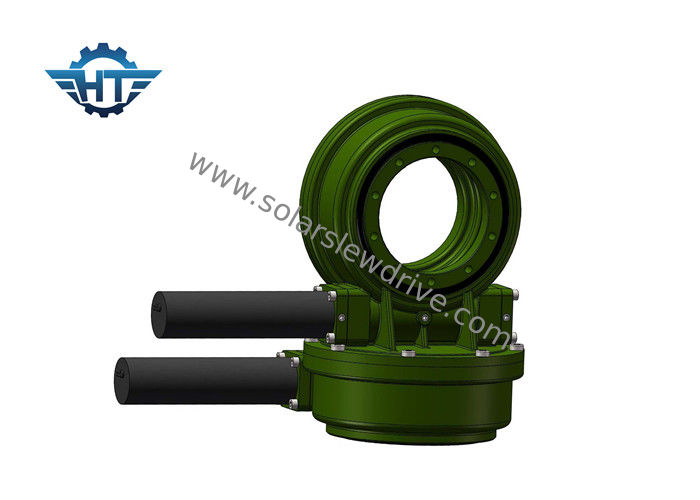

Dual Axis Solar Slew Drive Dengan Planetary Geared Motor Untuk Sistem Pelacakan Surya

Dual Axis Solar Slew Drive Dengan Planetary Geared Motor Untuk Sistem Pelacakan Surya

Dual Axis Solar Slew Drive Dengan Planetary Geared Motor Untuk Sistem Pelacakan Surya
Dual Axis Solar Slew Drive With Planetary Geared Motor For Solar Tracking System
Dual Axis Solar Slew Drive Dengan Planetary Geared Motor Untuk Sistem Pelacakan Surya
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SDE7 "
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 280~504 / pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Bahan: 50Mn, 42CrMo Model: SDE7 "
Perbandingan gigi: 57: 1 Dinilai Torsi Output: 2000 Nm
Memegang Torsi: 13500 Nm Memiringkan Torsi: 13200 Nm
Efisiensi: 40% Warna standar: RAL 9006
Beban aksial: 34 kN Beban Radial: 58 kN
Cahaya Tinggi:

slewing drive untuk sistem pelacakan surya

,

drive pelacak surya

Dual Axis Solar Slew Drive Dengan Planetary Geared Motor Untuk Sistem Pelacakan Surya



Deskripsi



Drive slewing Hangtuo memberikan rasio besar dalam satu tahap perpindahan gigi, dioptimalkan untuk bobot versus kinerja.Bantalan dan roda gigi dirakit menjadi rumah profil rendah, penahan sendiri, dan siap dipasang, memungkinkan produk bereaksi terhadap semua gaya aksial dan radial, dan menghasilkan momen miring yang diciptakan dalam aplikasi yang paling menantang.Produk yang sangat mudah beradaptasi ini juga memiliki ketahanan goncangan yang kuat, kinerja yang tahan lama, rotasi yang mulus, perlindungan bantalan, dan opsi penggerak yang disegel.Semua manfaat teknis, dikombinasikan dengan standar kualitas terdepan di industri, menjadikan produk Hangtuo kandidat ideal untuk aplikasi tugas berat yang kritis terhadap kinerja.



Dual Axis Solar Slew Drive Dengan Planetary Geared Motor Untuk Sistem Pelacakan Surya 0



Prinsip Kerja Slew Drive



Cacing digerakkan oleh motor, yang menggerakkan cincin luar cincin slewing untuk berputar;cincin luar mengeluarkan torsi melalui flensa dan cincin bagian dalam dari cincin slewing dipasang di rumahan.Penggerak slewing memiliki penguncian otomatis terbalik karena penggerak roda gigi cacing dengan karakteristik penguncian otomatis terbalik.


Bagan Kinerja SDE


Model Perbandingan Nilai Torsi Keluaran Torsi Miring Beban Aksial Beban Radial Memegang Torsi Efisiensi presisi Mengunci sendiri Bobot
Nm Nm kn kn Nm gelar Iya kg
3" 31: 1 300 1500 3.6 15 7000 40% 0.1 Iya 21kg
5" 37:1 650 5000 16 27 9200 40% 0.1 Iya 32kg
7" 57:1 1750 7000 34 58 13200 40% 0.1 Iya 54kg
9" 61: 1 4300 16000 60 130 27200 40% 0.1 Iya 88kg
12" 78: 1 5600 25000 77 190 40560 40% 0.1 Iya 157 kg
14" 85: 1 6750 48000 110 230 44200 40% 0.1 Iya 214kg
17" 102: 1 9460 67000 142 390 53040 40% 0.1 Iya 315kg
21" 125: 1 16000 89000 337 640 65000 40% 0.1 Iya 481kg
25" 150: 1 21450 112000 476 950 89000 40% 0.1 Iya 682 kg


 Daftar Istilah Parameter Utama

Torsi Momen Miring: Torsi adalah beban dikalikan dengan jarak antara posisi beban dan pusat slewing bearing.Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial: Muat vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan.
Mengunci sendiri: Hanya ketika dimuat, drive slewing tidak dapat membalikkan putaran dan dengan demikian disebut self-locking.

Layanan yang Disesuaikan


1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
