Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE7 " |
---|---|---|---|
Rasio Gear: | 57: 1 | Nilai output torsi: | 2000 Nm |
Memegang Torsi: | 13500 Nm | Memiringkan Torsi: | 13200 Nm |
Efisiensi: | 40% | Warna standar: | RAL 9006 |
aksial beban: | 34 kN | Beban Radial: | 58 kN |
Cahaya Tinggi: | cincin slewing gigi cacing,motor cacing gigi |

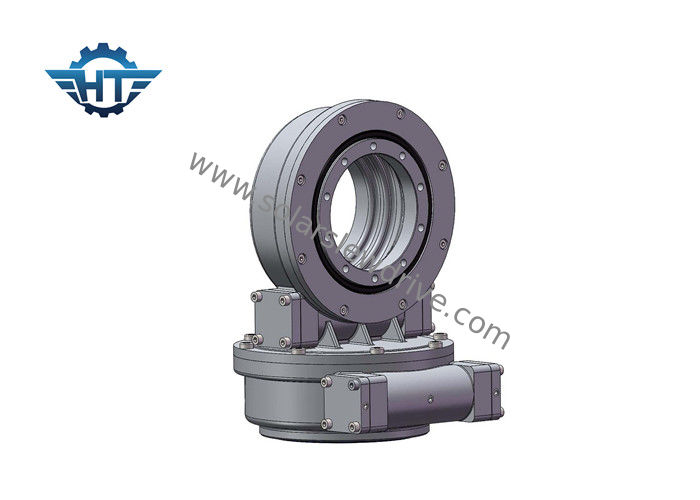

SDE Series Dual Axis Electric Slew Drive Dengan Motor 24V Dc Untuk Sistem Pelacakan Surya
pengantar
Drive slewing sumbu ganda sangat cocok untuk situasi yang perlu diputar baik secara vertikal maupun horizontal. Aplikasi yang umum termasuk pelacak surya sumbu ganda, parabola satelit dan radar, mesin yang perlu bergerak 360 derajat di kedua arah.
fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2 . Enveloping worm drive di dalamnya
3 . Kontak multi-gigi untuk memastikan beban tinggi
4 . Fungsi mengunci diri
Bagan Kinerja SDE
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | kN | kN | Nm | gelar | iya nih | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | iya nih | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | iya nih | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | iya nih | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | iya nih | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | iya nih | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | iya nih | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | iya nih | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | iya nih | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | iya nih | 682 kg |
Motor Gear Listrik
Data Motor | Data Planet | ||
Nilai Tegangan | 24VDC | Perbandingan | 398: 1 |
Nilai saat ini | 1.3A | Torsi Keluaran | 43Nm |
Nilai Kecepatan | 800Rpm | Kecepatan Output | 2Rpm |
Level yang Dilindungi | IP55 / 65/66 | Kebisingan | <60db |
Glosari Parameter Kunci
Miring Torsi Miring : Torsi adalah beban yang dikalikan dengan jarak antara posisi beban dan pusat bantalan semburan. Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, drive slewing akan terbalik.
Beban radial: Muat vertikal ke sumbu bantalan slewing
Beban aksial: Muat paralel dengan poros bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagian tidak rusak, Torsi maksimum yang dicapai disebut memegang torsi.
Self-locking: Hanya ketika dimuat, drive slewing tidak dapat memutar terbalik dan dengan demikian disebut self-locking.
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
