Efisiensi Transmisi Tinggi Gigi SDE7 Membunuh Drive Gearbox, Sumbu Ganda, Dan Kunci Mandiri Untuk Pelacak Surya

Name: Efisiensi Transmisi Tinggi Gigi SDE7 Membunuh Drive Gearbox, Sumbu Ganda, Dan Kunci Mandiri Untuk Pelacak Surya
Brand: HangTuo
SKU: SDE7 "
Price: 280 USD
Availability: InStock
Rating: 4.5 (121 reviews)
ISBN: 12219344

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	SDE7 "

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Bagian 1
Harga:	USD 280~504 / pc
Kemasan rincian:	Peti tripleks/Triplex
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Bahan:	50Mn, 42CrMo	Model:	SDE7 "
Perbandingan gigi:	57: 1	Dinilai Torsi Output:	2000 Nm
Memegang Torsi:	13500 Nm	Memiringkan Torsi:	13200 Nm
Efisiensi:	40%	Warna standar:	RAL 9006
Beban aksial:	34 kN	Beban Radial:	58 kN
Cahaya Tinggi:	worm gear slew drive , slewing ring gear

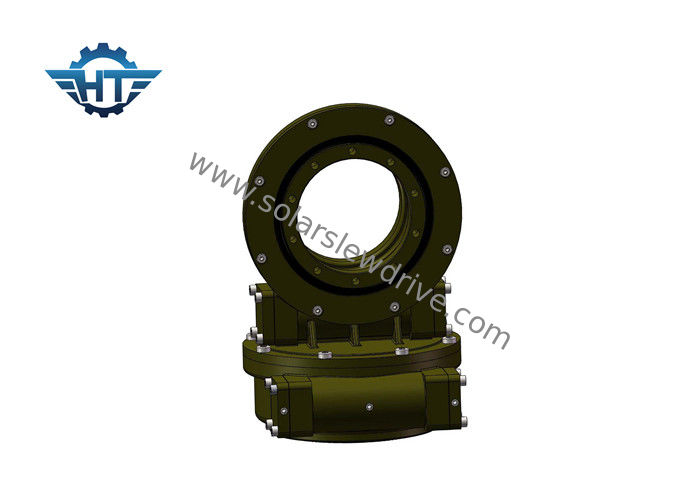

Efisiensi Transmisi Tinggi Gigi SDE7 Membunuh Drive Gearbox, Sumbu Ganda Dan Kunci Mandiri Untuk Pelacak Surya

pengantar

Penggerak slewing sumbu ganda cocok untuk situasi yang perlu diputar secara vertikal dan horizontal.Aplikasi umum termasuk pelacak surya sumbu ganda, antena satelit dan radar, mesin yang perlu bergerak 360 derajat di kedua arah.

Changzhou Hangtuo Mechanical Co., ltd adalah produsen profesional dan pengekspor bantalan slewing / cincin slewing / lingkaran slew, drive slewing / drive slew, yang terutama diterapkan pada mesin pelabuhan, mesin pertambangan, mesin las, kendaraan konstruksi, kendaraan modular, tunggal atau sistem pelacakan surya sumbu ganda, dan sistem tenaga angin kecil, satelit, antena, dll.

fitur

1. Torsi penahan tinggi untuk meningkatkan keamanan sistem pelacakan matahari
2.Membungkus worm drive di dalam
3.Kontak multi gigi untuk memastikan beban tinggi
4.Fungsi mengunci diri

Grafik Kinerja Seri SDE

Model	Perbandingan	Torsi Output Terukur (Nm)	Torsi Miring (Nm)	Memegang Torsi (Nm)	Beban Aksial (kN)	Beban Radial (kN)	Efisiensi	Presisi (°)	Mengunci sendiri	Berat (kg)
3 "	31: 1	600	1500	5800	10	15	40%	≤0.1	Iya	25
5 "	37: 1	800	6000	9200	16	27	40%	≤0.1	Iya	34
7 "	57: 1	2000	7500	13200	34	58	40%	≤0.1	Iya	56
9 "	61: 1	4300	16000	27200	60	130	40%	≤0.1	Iya	92
12 "	78: 1	5800	25000	40560	77	190	40%	≤0.1	Iya	160
14 "	85: 1	6750	48000	44200	110	230	40%	≤0.1	Iya	224
17 "	102: 1	9460	67000	53040	142	390	40%	≤0.1	Iya	320
21 "	125: 1	16000	89000	65000	337	640	40%	≤0.1	Iya	492
25 "	150: 1	21450	112000	89000	476	950	40%	≤0.1	Iya	705

Daftar Istilah Parameter Kunci

Torsi Momen Miring: Torsi adalah beban dikalikan jarak antara posisi beban dengan pusat slewing bearing.Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi:Ini adalah torsi terbalik, ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, torsi maksimum yang dicapai disebut torsi penahan.
Mengunci sendiri: Hanya saat dimuat, drive slewing tidak dapat memutar balik dan karenanya disebut penguncian sendiri.

Layanan yang Disesuaikan

1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
