7 Inch Dual Axis Slew Drive Gearbox Dengan Motor DC 24V Listrik Untuk Sistem Pelacakan Surya

Name: 7 Inch Dual Axis Slew Drive Gearbox Dengan Motor DC 24V Listrik Untuk Sistem Pelacakan Surya
Brand: HangTuo
SKU: SDE7 "
Price: 280 USD
Availability: InStock
Rating: 4.8 (198 reviews)
ISBN: 12219319

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	SDE7 "

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Bagian 1
Harga:	USD 280~504 / pc
Kemasan rincian:	Peti tripleks/Triplex
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Bahan:	50Mn, 42CrMo, QT	Model:	SDE7 "
Rasio Gear:	57: 1	Nilai output torsi:	2000 Nm
Memegang Torsi:	13500 Nm	Memiringkan Torsi:	7500 Nm
Efisiensi:	40%	Warna standar:	RAL 9006
aksial beban:	34 kN	Beban Radial:	58 kN
Cahaya Tinggi:	motor penggerak hidrolik , roda penggerak hidrolik

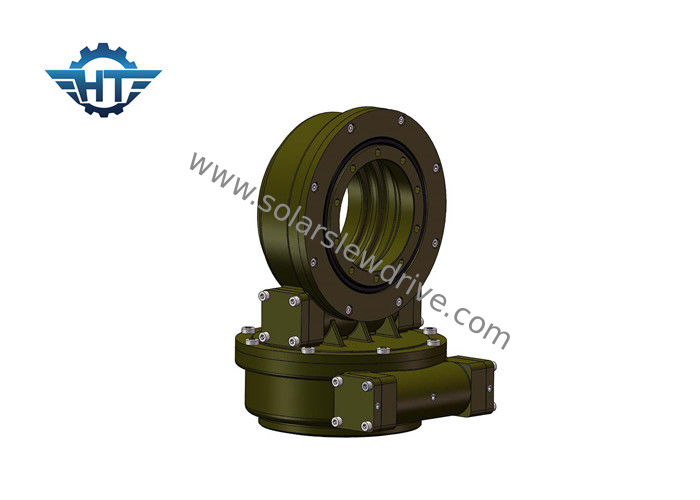

SDE Series Dual Axis Electric Slew Drive Dengan Motor 24V Dc Untuk Sistem Pelacakan Surya

pengantar

Drive slewing sumbu ganda sangat cocok untuk situasi yang perlu diputar baik secara vertikal maupun horizontal. Aplikasi yang umum termasuk pelacak surya sumbu ganda, parabola satelit dan radar, mesin yang perlu bergerak 360 derajat di kedua arah.

fitur

1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2 . Enveloping worm drive di dalamnya
3 . Kontak multi-gigi untuk memastikan beban tinggi
4 . Fungsi mengunci diri

Bagan Kinerja SDE

Model	Perbandingan	Dinilai Output Torsi (Nm)	Memiringkan Torsi (Nm)	Memegang Torsi (Nm)	Beban aksial (kn)	Beban Radial (kn)	Efisiensi	Presisi (°)	Mengunci sendiri	Berat (kg)
3 "	31: 1	600	1500	5800	10	15	40%	≤0.1	iya nih	25
5 "	37: 1	800	6000	9200	16	27	40%	≤0.1	iya nih	34
7 "	57: 1	2000	7500	13200	34	58	40%	≤0.1	iya nih	56
9 "	61: 1	4300	16000	27200	60	130	40%	≤0.1	iya nih	92
12 "	78: 1	5800	25000	40560	77	190	40%	≤0.1	iya nih	160
14 "	85: 1	6750	48000	44200	110	230	40%	≤0.1	iya nih	224
17 "	102: 1	9460	67000	53040	142	390	40%	≤0.1	iya nih	320
21 "	125: 1	16000	89000	65000	337	640	40%	≤0.1	iya nih	492
25 "	150: 1	21450	112000	89000	476	950	40%	≤0.1	iya nih	705

Motor Gear Listrik

Data Motor		Data Planet
Nilai Tegangan	24VDC	Perbandingan	398: 1
Nilai saat ini	1.3A	Torsi Keluaran	43Nm
Nilai Kecepatan	800Rpm	Kecepatan Output	2Rpm
Level yang Dilindungi	IP55 / 65/66	Kebisingan	<60db

Glosari Parameter Kunci

Miring Torsi Miring : Torsi adalah beban yang dikalikan dengan jarak antara posisi beban dan pusat bantalan semburan. Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, drive slewing akan terbalik.
Beban radial: Muat vertikal ke sumbu bantalan slewing
Beban aksial: Muat paralel dengan poros bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagian tidak rusak, Torsi maksimum yang dicapai disebut memegang torsi.
Self-locking: Hanya ketika dimuat, drive slewing tidak dapat memutar terbalik dan dengan demikian disebut self-locking.

Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
