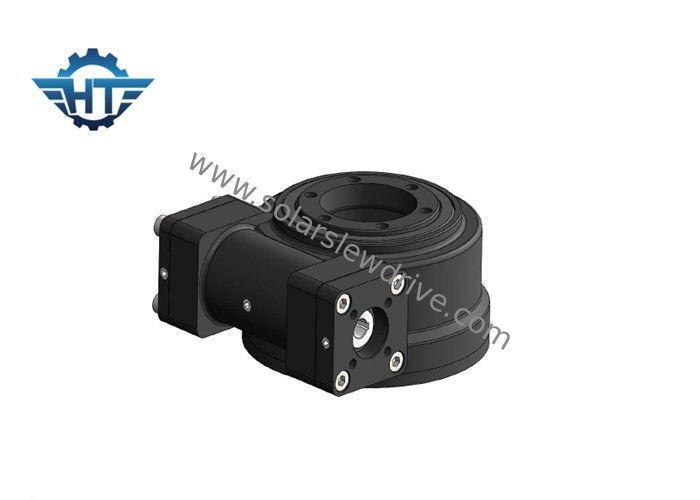

24VDC Planetary Gear Motor Slew Drive Untuk Tilted Solar Tracking System

24VDC Planetary Gear Motor Slew Drive Untuk Tilted Solar Tracking System

  • 24VDC Planetary Gear Motor Slew Drive Untuk Tilted Solar Tracking System
  • 24VDC Planetary Gear Motor Slew Drive Untuk Tilted Solar Tracking System
24VDC Planetary Gear Motor Slew Drive Untuk Tilted Solar Tracking System
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SE3
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 100~1100/ pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Rasio Gear: 31: 1 Torsi Output Normal: 533 Nm
Tempat asal: Changzhou, Cina Memegang Torsi: 7000 Nm
Memiringkan Torsi: 744 Nm Nilai output torsi: 0,065 RPM
penggunaan: Pelacak Surya Melindungi Fitur: IP66
Cahaya Tinggi:

solar tracker drive

,

solar slew drive

SE3 IP66 Small Slew Drive Dengan Motor Gear Planetary 24VDC Untuk Tilted Solar Tracking System

Deskripsi

Drive SE kami menawarkan penutup IP66 yang hampir sepenuhnya melindungi dari partikel lingkungan seperti debu, kotoran, pasir, dan bahkan air. Peralatan pengujian kami memastikan produk kami seumur hidup lapangan 30 tahun.

Sistem penggerak slew adalah unit yang dibangun secara kompak yang terdiri dari cacing, gigi, alas, rumah, bantalan, dan aksesori lainnya. Unit ini membawa keunggulan gigi dan cacing menjadi satu unit.

Parameter drive slewing

Model Perbandingan Dinilai Output Torsi (Nm) Memiringkan Torsi (Nm) Memegang Torsi (Nm) Beban aksial (kn) Beban Radial (kn) Efisiensi Presisi (°) Mengunci sendiri Berat (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0.1 iya nih 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0.1 iya nih 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0.1 iya nih 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0.1 iya nih 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0.1 iya nih 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0.1 iya nih 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0.1 iya nih 63
17 ” 102: 1 9400 135600 65040 980 390 40% ≤0.1 iya nih 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0.1 iya nih 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0.1 iya nih 204

Motor yang berbeda (motor 220VAC, 380VAC, 12VDC, 24VDC, 48VDC motor, motor servo dan motor stepper) dapat dirancang sesuai dengan kebutuhan pelanggan.

Motor DC

1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.

2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.

3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi. Cincin roda gigi dalam dipisahkan sehingga kita dapat membuat lebih banyak rasio dan desainnya fleksibel. Gearbox dan motor terletak oleh perbaikan jahitan dengan sekrup dalam aksial yang meningkatkan ketepatan pencocokan dan mengurangi kebisingan.

4. Kami menggunakan rolling pin holder di dalam roda planetary. Kami menggunakan rolling pin grinding bukannya sliding grinding sehingga umur gearbox jauh lebih lama.

5. Struktur pendukung ganda; Gerinda internal pada bore bagian dalam roda gigi planet membuat bore bagian dalam kurang dari 0,003 mm, berjalan dengan menggulir bukannya meluncur; Pengerukan presisi permukaan gigi HRC60; Pengadopsian semua teknologi ini memastikan pengoperasian yang super sunyi dan stabil dan waktu umur panjang lebih dari 10.000 jam.

Ukuran
