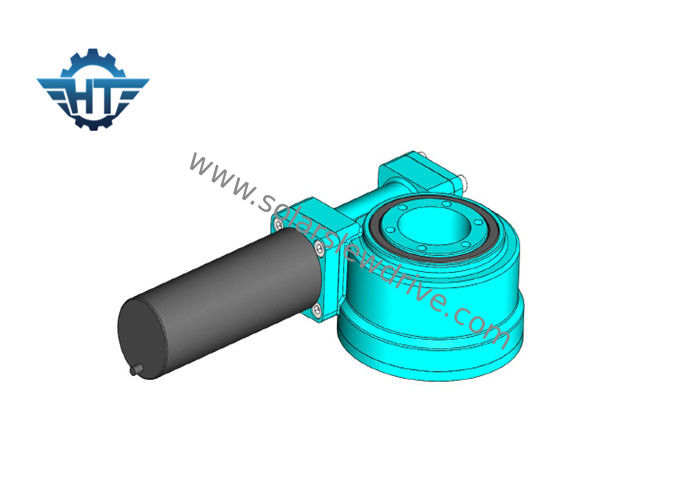

SE3 Worm Gear Terlampir Slew Drive Untuk Solar Tracker Dengan 24VDC Gear Motor

SE3 Worm Gear Terlampir Slew Drive Untuk Solar Tracker Dengan 24VDC Gear Motor

  • SE3 Worm Gear Terlampir Slew Drive Untuk Solar Tracker Dengan 24VDC Gear Motor
  • SE3 Worm Gear Terlampir Slew Drive Untuk Solar Tracker Dengan 24VDC Gear Motor
SE3 Worm Gear Terlampir Slew Drive Untuk Solar Tracker Dengan 24VDC Gear Motor
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SE3
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 100~1100/ pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Rasio Gear: 31: 1 Torsi Output Normal: 533 Nm
Tempat asal: Changzhou, Cina Memegang Torsi: 7000 Nm
Memiringkan Torsi: 744 Nm Nilai output torsi: 0,065 RPM
penggunaan: Pelacak Surya Melindungi Fitur: IP66
Cahaya Tinggi:

worm drive gearbox

,

cincin slewing gigi cacing

SE3 Worm Gear Slew Drive Terlampir Solar Tracker Slew Drive Dengan Motor Gear 24VDC

Deskripsi

Drive slew SE terutama digunakan dalam sistem pelacakan surya, mesin konstruksi.

Karena banyak kegunaannya, slewing drive hadir dalam berbagai ukuran model, rentang kinerja, dan karakteristik pemasangan. Drive sangat cocok untuk aplikasi yang membutuhkan penahan beban dan torsi rotasi dari kotak roda gigi yang sama. Mereka juga dapat dibuat dengan sumbu ganda rotasi, (memutar sumbu pada saat yang sama) atau dengan drive ganda pada sumbu yang sama, (dua benang cacing menggerakkan gigi cincin yang sama dalam satu sumbu).

Parameter drive slewing

Model Perbandingan Dinilai Torsi Output Memiringkan Torsi Memegang Torsi Beban aksial Beban Radial Efisiensi Presisi Mengunci sendiri Berat
Nm Nm Nm kN kN gelar iya nih kg
1 " 31: 1 400 1000 1800 22 12 40% ≤0.1 iya nih 6
3 " 31: 1 300 1500 7000 30 15 40% ≤0.1 iya nih 9
5 " 37: 1 637.5 6000 9200 68 27 40% ≤0.1 iya nih 14
7 " 57: 1 1750 10500 13200 132 58 40% ≤0.1 iya nih 23
9 " 61: 1 4300 49900 30800 340 130 40% ≤0.1 iya nih 44
12 " 78: 1 5600 54400 40560 480 190 40% ≤0.1 iya nih 51
14 " 85: 1 6750 135000 44200 680 230 40% ≤0.1 iya nih 62
17 " 102: 1 9460 203000 53040 980 390 40% ≤0.1 iya nih 85
21 " 125: 1 16000 271000 65000 1600 640 40% ≤0.1 iya nih 141
25 " 150: 1 21450 346000 89000 2400 950 40% ≤0.1 iya nih 182

Komentar

1. Motor yang berbeda (AC, DC, dan Hidrolik) dapat dirancang sesuai dengan kebutuhan pelanggan.

2. Poros berlawanan dengan motor dapat memilih untuk menjadi kepala hex atau tidak kepala hex.

Motor DC

1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.

2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.

3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi. Cincin roda gigi dalam dipisahkan sehingga kita dapat membuat lebih banyak rasio dan desainnya fleksibel. Gearbox dan motor terletak oleh perbaikan jahitan dengan sekrup dalam aksial yang meningkatkan ketepatan pencocokan dan mengurangi kebisingan.

4. Kami menggunakan rolling pin holder di dalam roda planetary. Kami menggunakan rolling pin grinding bukannya sliding grinding sehingga umur gearbox jauh lebih lama.

5. Struktur pendukung ganda; Gerinda internal pada bore bagian dalam roda gigi planet membuat bore bagian dalam kurang dari 0,003 mm, berjalan dengan menggulir bukannya meluncur; Pengerukan presisi permukaan gigi HRC60; Pengadopsian semua teknologi ini memastikan pengoperasian yang super sunyi dan stabil dan waktu umur panjang lebih dari 10.000 jam.

Ukuran
