Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~1100 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Mengetik: | VE Slewing Drive | Bahan: | 42CrMo atau 50Mn |
---|---|---|---|
Garansi: | 5 ~ 10 Tahun | Ukuran: | 3 inci hingga 25 inci |
Jenis gigi: | Gigi heliks | Motor: | AC atau DC atau Hydarulic |
Warna: | Pelanggan yang diperlukan | Aplikasi: | Pelacak surya |
Cahaya Tinggi: | solar slew drive,slewing drive for solar tracking system |

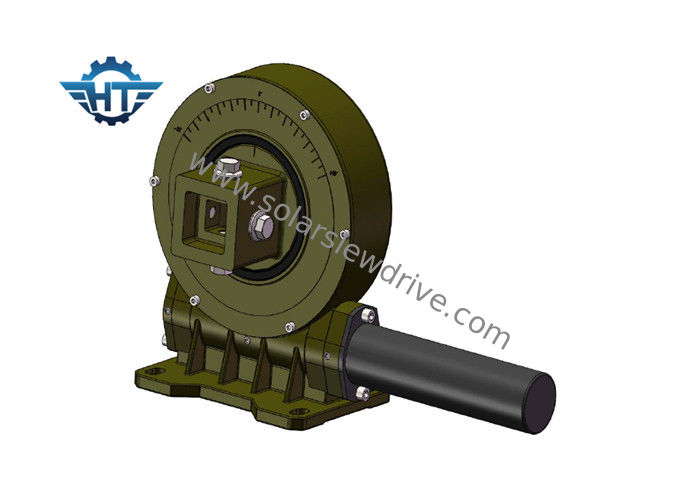

VE9 Vertikal Worm Gear Slew Drive Dengan 12V DC Gear Motor Dan Perumahan Tertutup Untuk Penggunaan Outdoor
Deskripsi
Slew drive adalah mekanisme drive reduksi kecepatan putaran siklus penuh dengan sumber daya drive terintegrasi. Ini digunakan sebagai pengikut drive dan lampiran mekanisme.
Keuntungan
1. Modularitas
Karena integrasi rotari yang tinggi, pengguna tidak perlu membeli dan memproses setiap bagian dari komponen yang membentuk perangkat berputar, dan sampai batas tertentu mengurangi proses persiapan pada awal produksi produk, dengan demikian sangat meningkatkan produktivitas tenaga kerja.
2. keamanan
Worm gear drive dengan karakteristik self-locking terbalik, dapat mencapai self-locking terbalik, yang hanya dapat digerakkan oleh worm, dan tidak dapat digerakkan oleh worm gear. Fitur ini memungkinkan rotary drive dapat digunakan secara luas dalam pengangkatan, pekerjaan udara, dan peralatan lainnya, sambil meningkatkan host konten ilmiah dan teknologi, tetapi juga sangat meningkatkan stabilitas operasi host dan faktor keselamatan pengoperasian. Slew drive dengan produk rotari tradisional, dibandingkan dengan pemasangannya sederhana, mudah dirawat, sampai batas yang lebih besar, menghemat ruang untuk pemasangan.
3. Sederhanakan desain host
Dibandingkan dengan penggerak roda gigi tradisional, penggerak roda gigi cacing dapat berupa rasio pengurangan yang relatif besar, dalam beberapa kasus, host dapat menghemat bagian peredam, sehingga dapat mengurangi biaya pengadaan bagi pelanggan, tetapi juga sangat mengurangi tingkat kegagalan host.
Aplikasi
Produk kami meliputi slewing drive dan komponen terkait, yang terutama diterapkan dalam sistem pelacakan surya sumbu tunggal atau ganda, kendaraan konstruksi, mesin pelabuhan, kendaraan modular dan sistem tenaga angin kecil.
Slewing drive / reducers dipilih oleh pelanggan dari rumah dan di atas kapal untuk sistem pelacakan panas PV / CPV / CSP karena kombinasi slewing ring dengan poros cacing jam pasir, yang menyediakan lebih banyak kontak gigi, peningkatan torsi drive dan rotasi yang lebih halus. Ada berbagai ukuran yang tersedia dari 3 inci hingga 25 inci dengan lebih dari 60 model untuk memenuhi persyaratan pelacakan reguler dan tepat dalam bidang pelacakan PV, CPV, CSP, dan tenaga panas matahari.
Data teknis
Parameter Kinerja Model VE | ||||||||||||
Model | Dinilai Output Torsi (Nm) | Memegang Torsi (Nm) | TiltingTorque (Nm) | Beban aksial (kn) | Beban Radial (kn) | Perbandingan | Presisi (derajat) | Presisi | AKU P | Tep Tepi (℃) | Mengunci sendiri | Berat (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 251 kg |
