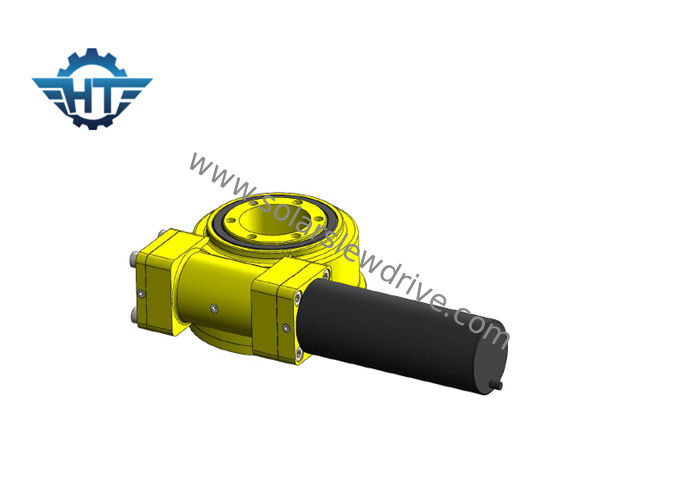

SE Worm Gear Single Axis Small Slew Drive, Solar Slew Drive Dengan Akurasi Tinggi

SE Worm Gear Single Axis Small Slew Drive, Solar Slew Drive Dengan Akurasi Tinggi

  • SE Worm Gear Single Axis Small Slew Drive, Solar Slew Drive Dengan Akurasi Tinggi
  • SE Worm Gear Single Axis Small Slew Drive, Solar Slew Drive Dengan Akurasi Tinggi
SE Worm Gear Single Axis Small Slew Drive, Solar Slew Drive Dengan Akurasi Tinggi
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SE 3
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 280~504 / pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Rasio Gear: 31: 1 Mengetik: Tertutup
Aplikasi: energi matahari Driver: Hidrolik motor
IP kelas: IP66 warna: Seperti yang diminta
Effciency: 40% Reaksi: 0,1 derajat
Cahaya Tinggi:

solar tracker drive

,

slewing drive for solar tracking system

SE Worm Geared Single Axis Slew Drive Dengan Akurasi Tinggi Untuk Penggunaan Industri Dan Sistem Tenaga Surya Yang Terkonsentrasi

Deskripsi

Solar tracker harus memiliki gerakan yang halus, lambat dan kokoh. Pelacak harus memiliki akurasi posisi tinggi dan keandalan yang tinggi. Persyaratan ini dapat dicapai oleh driver yang dirancang khusus yang dikenal sebagai driver slewing.

Akurasi: 0,1 Derajat

Tersedia: 3 inci - 12 inci

Instalasi horisontal

Disarankan untuk memasang drive slewing terbalik pada sumbu azimuth dalam aplikasi surya untuk perlindungan yang lebih baik dan menambahkan perlindungan untuk sumbu elevasi. Untuk aplikasi lain, arah pemasangan harus didasarkan pada evaluasi tingkat perlindungan dan akan lebih baik untuk perlindungan yang lebih baik.

Instalasi vertikal

Disarankan untuk memasang drive slewing mengacu pada gambar terlampir terbalik dalam aplikasi surya untuk perlindungan yang lebih baik. Untuk aplikasi lain, arah pemasangan harus didasarkan pada evaluasi tingkat perlindungan dan akan lebih baik untuk perlindungan yang lebih baik.

Detail

1. Dengan mengadopsi slewing bearing sebagai komponen intinya, slewing drive dapat menghasilkan gaya aksial, gaya radial dan momen miring secara bersamaan.

2. Slewing drive secara luas diterapkan dalam trailer modular, semua jenis crane, platform kerja udara, sistem pelacakan matahari dan sistem tenaga angin.

3. Gearbox listrik dan planet dapat dirancang sesuai dengan kebutuhan pelanggan.

4. Slewing drive memiliki keunggulan dalam menghemat ruang di fasilitas, kapasitas beban maks dalam desain yang ringkas, masa pakai yang luas, mengurangi biaya perawatan, dll

Parameter kinerja seri SE

Model Perbandingan Dinilai Torsi Output Memiringkan Torsi Memegang Torsi Beban aksial Beban Radial Efisiensi Presisi Mengunci sendiri Berat
Nm Nm Nm kN kN gelar iya nih kg
1 " 31: 1 400 1000 1800 22 12 40% ≤0.1 iya nih 6
3 " 31: 1 300 1500 7000 30 15 40% ≤0.1 iya nih 9
5 " 37: 1 637.5 6000 9200 68 27 40% ≤0.1 iya nih 14
7 " 57: 1 1750 10500 13200 132 58 40% ≤0.1 iya nih 23
9 " 61: 1 4300 49900 30800 340 130 40% ≤0.1 iya nih 44
12 " 78: 1 5600 54400 40560 480 190 40% ≤0.1 iya nih 51
14 " 85: 1 6750 135000 44200 680 230 40% ≤0.1 iya nih 62
17 " 102: 1 9460 203000 53040 980 390 40% ≤0.1 iya nih 85
21 " 125: 1 16000 271000 65000 1600 640 40% ≤0.1 iya nih 141
25 " 150: 1 21450 346000 89000 2400 950 40% ≤0.1 iya nih 182

Gambar Struktur

1. Basis perumahan

2. Slewing Ring

3. Raceway

4. Segel

5. Plat Atas

6. Drive (motor hidrolik / motor elektronik)

7. Adaptor Motor

8. O-ring

9. Lubang Input

10. Poros Berseberangan dengan Motor

11. End Cap

12. Penutup

13. Encoder
