Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE5 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 5 inch | Rasio Gear: | 37 |
---|---|---|---|
Efisiensi: | 40% | Mengetik: | sumbu ganda |
Aplikasi: | sistem pelacakan surya | Layanan OEM: | TERSEDIA |
Tempat asal: | Changzhou, Cina | Driver: | 12 / 24vdc motor, motor servo |
Cahaya Tinggi: | solar slew drive,slewing drive for solar tracking system |

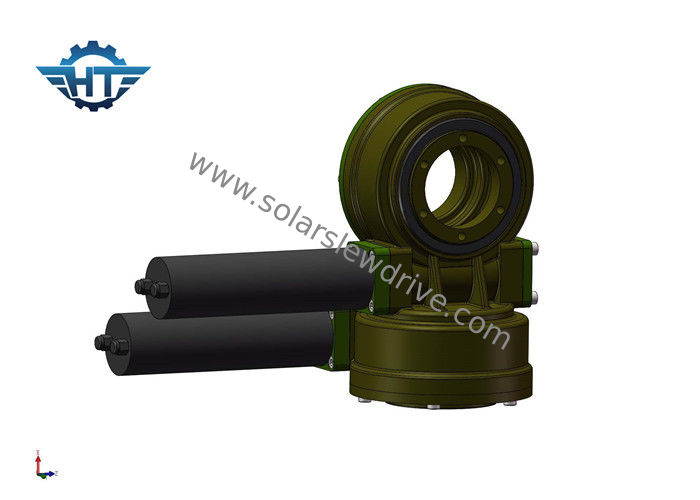

Dual Axis High Backlash Drive Slew Kecil, Cacing Dan Struktur Gigi Untuk Sistem Pelacakan Surya Axis Ganda
Deskripsi
Slewing drive terdiri dari slewing bearing, cacing shaft, housing, bearing, motor dan sebagainya. Motor menggerakkan poros cacing, cincin terluar bantalan slewing akan berputar, cincin terluar menghasilkan torsi melalui flens sedangkan cincin dalam bantalan slewing dipasang di rumah.
Fungsi
Slewing drive mampu mempertahankan lebih banyak beban aksial, beban radial, dan momen miring. Meja putar atau bingkai berputar pada azimuth dan elevasi didorong oleh slewing drive.
Aplikasi
Untuk Solar: Ini dirancang dalam sistem pelacakan matahari dan meningkatkan efisiensi pembangkit listrik.
Untuk penggunaan industri: Terutama digunakan untuk menggerakkan dua benda yang relatif berputar di 360 °.
Keuntungan
1. Dirancang dengan poros cacing jam pasir yang menyediakan lebih banyak kontak gigi dan torsi lebih tinggi
2. Umur layanan meningkat dengan perkerasan gigi dan jalan raya
3. Kinerja produk diuji dan memastikan kualitas produk.
Ada banyak aplikasi di mana drive slewing dapat dimanfaatkan, terutama karena sangat cocok untuk aplikasi yang membutuhkan daya penahan beban dan kekuatan torsi rotasi.
Spesifikasi
Parameter Kinerja Model SDE | ||||||||||
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | kN | kN | Nm | gelar | iya nih | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | iya nih | 21kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | iya nih | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | iya nih | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | iya nih | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | iya nih | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | iya nih | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | iya nih | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | iya nih | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | iya nih | 682 kg |
