Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE7 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 7 inci | Perbandingan gigi: | 57: 1 |
---|---|---|---|
Efisiensi: | 40% | Tepat: | kurang dari 0,1 derajat |
Sopir: | motor listrik / motor hidrolik / motor servo | Tipe: | Dipasang Vertikal |
Aplikasi: | Aplikasi Industri dan OEM | Warna: | Seperti yang diminta |
Cahaya Tinggi: | worm gear slew drive,slewing ring gear |

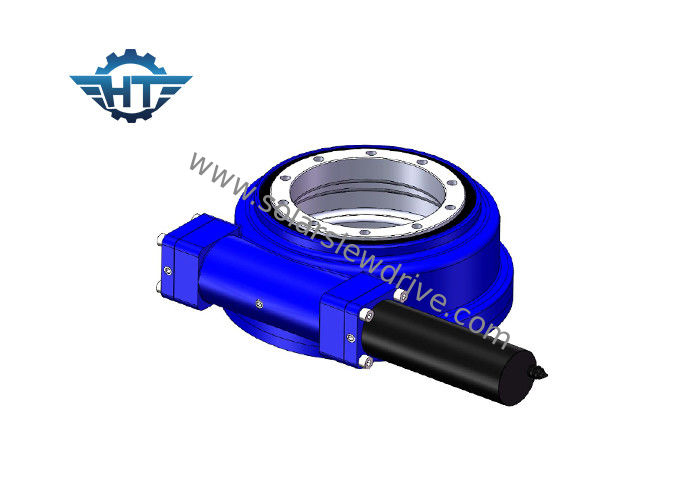

SE7 "Worm Gear Drive Dengan Serangan Balik Yang Sangat Baik Dengan Motor Peredam Untuk Stasiun Konsentrasi Parabola
Deskripsi Produk
Produk ini dapat digunakan untuk pengangkut panel datar, derek, dan derek kolom tunggal, pengangkat angkat, dengan derek mobil, kendaraan udara, energi matahari jelajah hari, peralatan otomatisasi, dan peralatan mekanis lainnya.Dalam industri pembangkit listrik tenaga surya fotovoltaik, slew drive umumnya dilengkapi dengan motor planetary DC atau motor peredam AC, dan motor hidrolik digunakan sebagai sistem penggerak daya pada mesin konstruksi.
Ukuran dari slew drive berbeda, dan model spesifikasinya dibagi berdasarkan perkiraan diameter jalur balap dari bantalan slew: WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 dan spesifikasi lainnya.Standar penamaan model domestik sesuai dengan perkiraan diameter raceway dari slew bearing, dalam inci (1 inci = 25.4mm), dibagi menjadi: SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, SE25 dan spesifikasi lainnya.Perwakilan "WD" dalam callout model asing berarti: singkatan dari Worm and drive, dan "SE" dalam callout model domestik: singkatan dari Slewing and Enclose.Terlepas dari metode penamaan, dimensi pemasangan yang sesuai dan parameter kinerja dari setiap model adalah sama.
Parameter dari SE Slewing Drives
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
