Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 9 Inch | Rasio Gear: | 61: 1 |
---|---|---|---|
Efisiensi: | 40% | Mengetik: | Horisontal |
Aplikasi: | energi matahari | Layanan OEM: | TERSEDIA |
Tempat asal: | Changzhou, Cina | Driver: | 24vdc motor |
Cahaya Tinggi: | motor penggerak hidrolik,roda penggerak hidrolik |

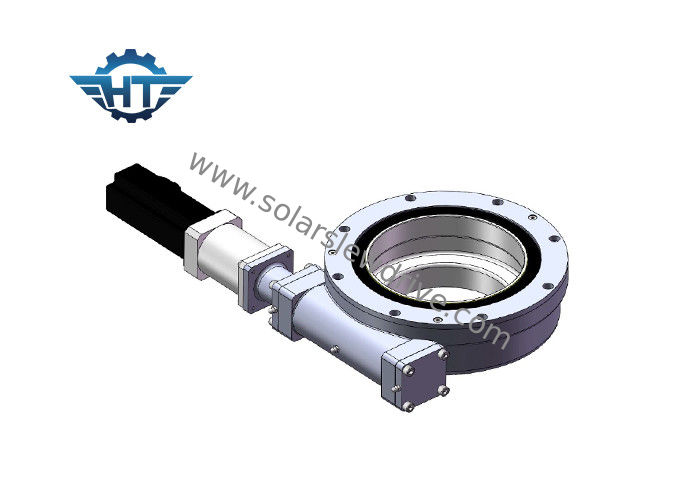

Pelacakan Sun Solar Slew Drive Dengan Lukisan Bubuk Plastik Kelas IP66 Untuk Pembangkit Listrik Tenaga Surya
Deskripsi
Ada banyak jenis slew drive, yang dapat dipilih dengan mempertimbangkan faktor-faktor berikut.
1. Kapasitas muatan, arah dan sifat: Slew drive cocok untuk menahan beban ringan, dan bantalan rol cocok untuk beban berat dan beban impak. Ketika bantalan guling dikenakan beban aksial murni, bantalan dorong umumnya dipilih, dan ketika bantalan gulir tunduk pada beban radial murni, bantalan bola alur dalam atau bantalan rol silinder pendek umumnya dipilih, dan ketika perangkat putar diaktifkan terkena beban radial murni, ada juga beban aksial kecil, Anda dapat memilih bantalan bola dalam alur, bantalan bola kontak sudut, bantalan rol tirus dan bola centering atau bantalan rol tengah. Ketika beban aksial besar, sudut kontak dari bantalan bola kontak sudut dan bantalan rol tirus dapat dipilih, atau penggunaan bantalan sentripetal dan bantalan dorong dikombinasikan, yang sangat cocok untuk beban aksial yang sangat tinggi atau persyaratan khusus dengan aksial besar kekakuan.
2. Kecepatan yang diizinkan: Untuk tipe driver slew drive yang berbeda, secara umum, bantalan dengan gesekan kecil dan kapasitas pemanasan rendah cocok untuk kecepatan tinggi. Desain harus berusaha untuk bantalan putar bergulir untuk bekerja di bawah kondisi di bawah kecepatan rotasi pamungkasnya.
3. Kekakuan: Ketika bantalan unit penggerak penahan menanggung beban, cincin bantalan dan tempat kontak dari badan penggerak akan menghasilkan deformasi elastis, jumlah deformasi sebanding dengan beban, dan rasionya menentukan ukuran kekakuan bantalan. Kekakuan bantalan umumnya dapat ditingkatkan dengan pra-pengencangan bantalan. Selain itu, dalam desain dukungan bantalan, mengingat kombinasi dan pengaturan bantalan juga dapat meningkatkan kekakuan dukungan bantalan.
4. Performa tuning dan kesalahan pemasangan: Setelah bantalan dimuat ke posisi kerja, pemasangan dan penentuan posisi yang buruk akan disebabkan oleh kesalahan produksi. Pada saat ini, karena penangkapan ikan dan ekspansi termal dan alasan lainnya, bantalan menanggung beban terlalu banyak, menyebabkan kerusakan awal. Bantalan pemusatan otomatis dapat mengatasi cacat yang disebabkan oleh kesalahan pemasangan sendiri dan karenanya cocok untuk penggunaan tersebut.
5. Slew drive instalasi dan pembongkaran: bantalan rol tirus, bantalan rol dan bantalan rol tirus, dll., Milik cincin dalam dan luar dapat dipisahkan jenis bantalan (yaitu, disebut bantalan terpisah), mudah untuk menginstal dan membongkar .
Parameter Seri SE
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | iya nih | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | iya nih | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | iya nih | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | iya nih | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | iya nih | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | iya nih | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | iya nih | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | iya nih | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | iya nih | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | iya nih | 204 |
