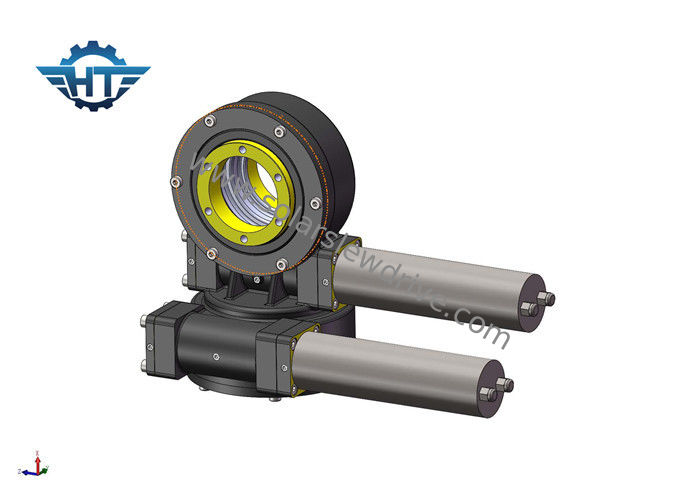

SDE3 Dual Axis Worm Gear Slew Drive, Presisi Tinggi Untuk Penyerap Panas Terkonsentrasi

SDE3 Dual Axis Worm Gear Slew Drive, Presisi Tinggi Untuk Penyerap Panas Terkonsentrasi

SDE3 Dual Axis Worm Gear Slew Drive, Presisi Tinggi Untuk Penyerap Panas Terkonsentrasi
SDE3 Dual Axis Worm Gear Slew Drive, High Precision For Concentrated Heat Absorber
SDE3 Dual Axis Worm Gear Slew Drive, Presisi Tinggi Untuk Penyerap Panas Terkonsentrasi
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SDE3
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 100~380/ pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Tempat asal: Changzhou, Cina (Daratan) Sumber Daya listrik: 24VDC
Sensor hall: Tidak Jenis motor: planetary motor dc disikat
Fitur: Benar-benar tertutup Bahan: 42CrMo atau 50Mn
Cahaya Tinggi:

slewing drive untuk sistem pelacakan surya

,

drive pelacak surya

SDE3 Dual Axis Worm Gear Slew Drive Dengan Presisi Tinggi Untuk Pembangkit Listrik Tenaga Surya Terkonsentrasi



Keterangan



Bagaimana memilih perangkat transmisi untuk sistem pembangkit listrik fototermal menara



Perangkat transmisi penting untuk efisiensi pembangkit listrik Tower



Di pembangkit listrik fototermal menara, puluhan ribu cermin mengumpulkan radiasi matahari pada penyerap panas di ujung menara penyerap panas untuk mengumpulkan suhu tinggi dan mengumpulkan panas.Untuk memastikan pengumpulan panas yang terus menerus dan stabil, cermin harus selalu melacak posisi matahari, melalui perangkat transmisi di azimuth horizontal dan arah elevasi gerakan (sumbu ganda).

Perangkat transmisi yang paling umum adalah tower CSP-slew drive



SDE3 Dual Axis Worm Gear Slew Drive, Presisi Tinggi Untuk Penyerap Panas Terkonsentrasi 0



Penggerak slew biasanya digerakkan oleh motor untuk menggerakkan putaran kaca spion ke arah kedua sumbu.Sebagai mesin presisi, penerapan slew drive di industri pembangkit listrik fototermal perlu mengontrol akurasi pelacakan dalam 1mrad.Roda cacing struktur amplop ganda dan area penyambungan permukaan gigi besar, akurasi transmisi lebih tinggi, ketahanan benturan kuat, tingkat keausannya yang rendah dapat memastikan penggunaan jangka panjang di bawah kondisi presisi dan kehidupan, lebih cocok untuk pembangkit listrik Fototermal di barat laut dari lingkungan yang keras.



Data teknis



Model Perbandingan Nilai Torsi Keluaran (Nm) Torsi Miring (Nm) Memegang Torsi (Nm) Beban Aksial (kN) Beban Radial (kN) Efisiensi presisi (°) Mengunci sendiri Berat (kg)
1” 32:1 400 1000 1800 22 12 40% 0.1 ya 6
3” 31: 1 600 1500 3000 30 16 40% 0.1 ya 8
5” 37:1 800 6000 9200 68 27 40% 0.1 ya 12
7” 57:1 2000 13500 13200 132 58 40% 0.1 ya 21
9” 61: 1 4400 45000 30800 340 130 40% 0.1 ya 49
12” 78: 1 5800 54400 40560 480 190 40% 0.1 ya 61
14” 85: 1 6550 68000 54200 680 230 40% 0.1 ya 63
17” 102: 1 9400 135600 65040 980 390 40% 0.1 ya 105
21” 125: 1 16000 203400 81000 1600 640 40% 0.1 ya 149
25” 150: 1 21000 271160 89000 2400 950 40% 0.1 ya 204



Motor



Motor DC disikat 24V



Spesifikasi:

Tegangan: 24VDC

Tegangan opsional: 12V, 48V

Tidak ada arus beban: 0,6A (maks)

Tidak ada kecepatan keluaran beban: 3,2 rpm

Tanpa kecepatan beban: 1300 rpm



Nilai Kecepatan: 2 rpm

Nilai Torsi: 43 Nm

Torsi Maks: 48 Nm

Nilai Saat Ini: 1.8A (maks)

Kelas IP: IP55

Berat: 2000 g



Ukuran

SDE3 Dual Axis Worm Gear Slew Drive, Presisi Tinggi Untuk Penyerap Panas Terkonsentrasi 1

Poros: 12mm



Tegangan, daya, dan kecepatan motor akan disesuaikan sesuai permintaan Anda dalam keadaan dimensi yang dapat diadopsi yang diizinkan.
