Menyediakan Drive Slewing yang Inovatif dan Hemat Biaya

Rumah ProdukSolar Tracker Slew Drive

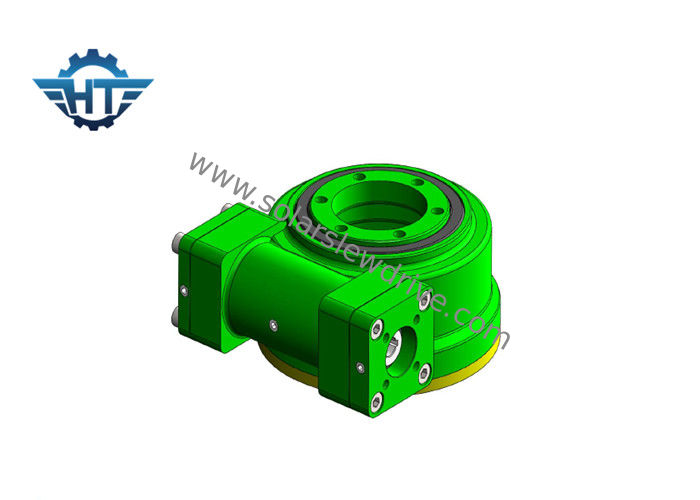

SE7 Compact Solar Tracker Slew Drive Ditampilkan Dengan Perumahan Tertutup Dan Kontak Multi-Gigi

SE7 Compact Solar Tracker Slew Drive Ditampilkan Dengan Perumahan Tertutup Dan Kontak Multi-Gigi

  • SE7 Compact Solar Tracker Slew Drive Ditampilkan Dengan Perumahan Tertutup Dan Kontak Multi-Gigi
  • SE7 Compact Solar Tracker Slew Drive Ditampilkan Dengan Perumahan Tertutup Dan Kontak Multi-Gigi
SE7 Compact Solar Tracker Slew Drive Ditampilkan Dengan Perumahan Tertutup Dan Kontak Multi-Gigi
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SE7
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 100~1100/ pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Tipe: Penggerak Slewing SE7 Bahan: 42CrMo atau 50Mn
Jaminan: 3 ~ 5 Tahun Ukuran: 3 inci hingga 25 inci
Aplikasi: Pelacak surya Warna: Pelanggan Dibutuhkan
Motor: AC atau DC atau Hidrolik Situs Instalasi: Lapangan terbuka
Cahaya Tinggi:

membunuh drive untuk pelacak surya

,

pelacak surya drive

Se Compact Solar Tracker Slew Drive Ditampilkan Dengan Perumahan Tertutup Dan Kontak Multi-Gigi



Keterangan



Slew drive adalah mekanisme transmisi deselerasi putar penuh yang mengintegrasikan sumber daya penggerak.Dibutuhkan bantalan slewing sebagai aktuator transmisi dan lampiran mekanisme, dengan menempelkan bagian aktif, sumber penggerak dan cangkang ke satu cincin di cincin dalam dan luar bantalan slewing, sedangkan cincin lainnya sebagai aktuator transmisi dan dasar penghubung dari bagian kerja yang digerakkan.Dengan cara ini, dengan menggunakan karakteristik bantalan slewing sebagai konektor putar penuh untuk mengkonfigurasi daya penggerak dan bagian penggerak utama secara efektif, menjadikannya satu set fungsi putar, perlambatan dan penggerak dan pada saat yang sama dengan struktur sederhana, umum jenis mekanisme transmisi perlambatan pembuatan dan perawatan yang mudah.



SE7 Compact Solar Tracker Slew Drive Ditampilkan Dengan Perumahan Tertutup Dan Kontak Multi-Gigi 0



Karena integrasi drive slew yang tinggi, pengguna tidak perlu membeli dan membuat setiap aksesori drive slew satu per satu, dan sampai batas tertentu juga mengurangi proses persiapan pada awal produksi produk, sehingga sangat meningkat produktivitas tenaga kerja.Dibandingkan dengan transmisi roda gigi tradisional, roda gigi cacing bisa mendapatkan rasio perlambatan yang relatif besar, dalam beberapa kasus, menghilangkan komponen peredam, sehingga dapat mengurangi biaya pengadaan untuk pelanggan, dan juga sangat mengurangi tingkat pembangkitan kesalahan dari penggerak slew.

Motor DC Tanpa Kuas



Data Teknis SE Slew Drives



Model Perbandingan Nilai Torsi Keluaran (Nm) Torsi Miring (Nm) Memegang Torsi (Nm) Beban Aksial (kN) Beban Radial (kN) Efisiensi presisi (°) Mengunci sendiri Berat (kg)
1” 32:1 400 1000 1800 22 12 40% 0.1 Ya 6
3” 31: 1 600 1500 3000 30 16 40% 0.1 Ya 8
5” 37:1 800 6000 9200 68 27 40% 0.1 Ya 12
7” 57:1 2000 13500 13200 132 58 40% 0.1 Ya 21
9” 61: 1 4400 45000 30800 340 130 40% 0.1 Ya 49
12” 78: 1 5800 54400 40560 480 190 40% 0.1 Ya 61
14” 85: 1 6550 68000 54200 680 230 40% 0.1 Ya 63
17” 102: 1 9400 135600 65040 980 390 40% 0.1 Ya 105
21” 125: 1 16000 203400 81000 1600 640 40% 0.1 Ya 149
25” 150: 1 21000 271160 89000 2400 950 40% 0.1 Ya 204



Gear Motor



Spesifikasi

Tegangan: 24VDC

Tidak ada arus beban: 0,6A (maks)

Tidak ada kecepatan keluaran beban: 3,2 rpm

Tanpa kecepatan beban: 1300 rpm



Nilai Kecepatan: 2 rpm

Nilai Torsi: 43 Nm

Torsi Maks: 48 Nm

Nilai Saat Ini: 1.8A (maks)

Kelas IP: IP55

Berat: 2000 g



Sambungan listrik:

1. Merah Tebal: Motor +

2. Hitam Tebal : Motor -

3. Kuning Hijau: GND

4. Kuning Tipis: hall B

5. Merah Tipis: aula +5V

6. Hitam Tipis: hall GND

7. Hijau Tipis: hall A



T&J



1. Bagaimana saya bisa memilih?

Harap tentukan ukuran diameter roda, lebar, tegangan, daya, dan kecepatan tanpa beban dari motor yang diperlukan.



2. Bisakah saya mengambil sampel untuk menguji kualitas dan pasar terlebih dahulu?

Tentu, selamat datang untuk mengambil sampel untuk menguji kualitas dan layanan kami.



3. Berapa total biaya untuk sampel?

Total biaya sampel = biaya sampel + pengiriman

Kami akan memberi Anda biaya pengiriman terbaik setelah Anda memilih motor roda gigi yang sesuai



4. Bagaimana Anda mengirimkan sampel?

Mengingat jumlah sampel tidak besar, kami mendukung sampel kapal oleh EMS, TNT atau Fedex



5. Berapa jumlah pesanan minimum Anda?10 set setelah sampel dikonfirmasi



6. Apa waktu pengiriman Anda?

Untuk sampel standar: dalam 7 hari;untuk pesanan batch: dalam waktu 25 hari.



SE7 Compact Solar Tracker Slew Drive Ditampilkan Dengan Perumahan Tertutup Dan Kontak Multi-Gigi 1
