Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE7 |
---|---|---|---|
Tipe: | cacing dan roda cacing | Jaminan: | 3 tahun |
Dukungan teknis: | Seumur hidup | Aplikasi: | Sistem pelacakan surya |
Perbandingan: | 57 | Seumur hidup: | 30 tahun |
Cahaya Tinggi: | worm gear membunuh drive,slewing ring gear |

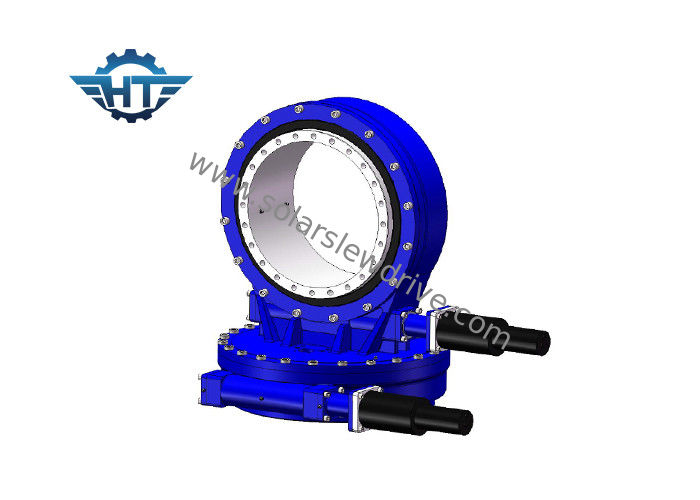

IP66 Worm Dan Struktur Gear Membunuh Drive Gearbox SDE7 Dengan Nema 23 Untuk Pelacak Surya Sumbu Ganda
Deskripsi
Penggerak slewing adalah gearbox yang dapat menahan beban radial dan aksial dengan aman, serta mengirimkan torsi untuk berputar.Rotasi dapat dalam satu sumbu, atau dalam beberapa sumbu bersama-sama. Penggerak slewing dibuat dengan membuat roda gigi, bantalan, segel, rumah, motor dan komponen tambahan lainnya dan merakitnya menjadi kotak roda gigi yang sudah selesai.
Penggerak slewing diterapkan secara luas di trailer modular, derek, peralatan pengambilan kayu, platform kerja udara, sistem tenaga angin sistem solartracking, dll.
slewing drive cocok untuk daerah lintang tinggi dan efisiensi pembangkit listrik akan ditingkatkan lebih dari 35%, yang secara signifikan meningkatkan efisiensi sistem pembangkit tenaga surya.
Untuk sistem pelacakan surya sumbu tunggal horizontal, poros utama panel surya akan menyesuaikan sudut untuk melacak sudut deklinasi secara tepat.Penggerak slewing semacam ini hanya diterapkan untuk area lintang rendah.
Dengan mengadopsi bantalan slewing sebagai komponen intinya, penggerak slewing dapat menanggung gaya aksial, gaya radial dan momen miring secara bersamaan.Penggerak slewing diterapkan secara luas dalam sistem pelacakan matahari.
Sistem pelacakan surya dibagi menjadi sistem pelacakan surya sumbu tunggal horizontal, pelacak sumbu tunggal miring dan sistem pelacakan surya sumbu ganda.
Penggerak slewing yang digunakan dalam sistem pelacakan matahari terutama adalah sumbu tunggal (seri SE), sumbu ganda (seri SDE) dan tipe vertikal (seri VE).Dan model yang paling umum digunakan adalah SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Keandalan
Drive slewing sumbu ganda SDE kami dijamin untuk waktu hidup lapangan selama 30 tahun dari pemosisian 3D yang tepat.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan umur lapangan.
Lembar Teknis SDE
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
Bagaimana cara memilih ukuran slewing drive yang tepat?
Memilih ukuran yang tepat dari drive slewing untuk menghindari tidak hanya kekurangan kinerja atau kelebihan kinerja memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output yang diperlukan.Jika Anda tidak memiliki gambaran yang jelas tentang data tersebut, cukup beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. Dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah penggerak yang kami rekomendasikan dapat menahan beban maksimal saat datang angin kencang.
4. kecepatan keluaran yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP dll
