Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 9 inci | Perbandingan gigi: | 61: 1 |
---|---|---|---|
Efisiensi: | 40% | Tipe: | sumbu ganda |
Aplikasi: | Energi matahari | Layanan OEM: | Tersedia |
Tempat asal: | CHANGZHOU, CHINA | Sopir: | Motor 24vdc |
Cahaya Tinggi: | slew drive motor,slewing ring gear |

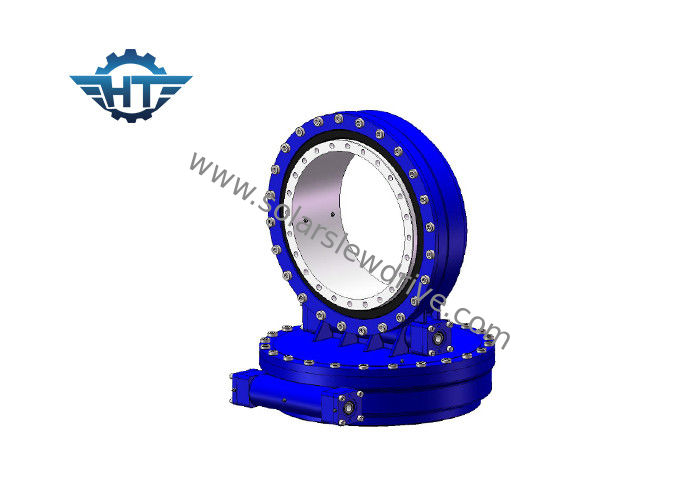

SDE9 50Mn / 42CrMo Material Dual Axis Solar Tracker Dengan Motor Listrik Planetary 24VDC
Deskripsi
Penggerak slewing adalah gearbox yang dapat menahan beban radial dan aksial dengan aman, serta mengirimkan torsi untuk berputar.Rotasi dapat dalam satu sumbu, atau dalam beberapa sumbu bersama-sama. Penggerak slewing dibuat dengan membuat roda gigi, bantalan, segel, rumah, motor dan komponen tambahan lainnya dan merakitnya menjadi kotak roda gigi yang sudah selesai.
Penggerak slewing diterapkan secara luas di trailer modular, derek, peralatan pengambilan kayu, platform kerja udara, sistem tenaga angin sistem solartracking, dll.
slewing drive cocok untuk daerah lintang tinggi dan efisiensi pembangkit listrik akan ditingkatkan lebih dari 35%, yang secara signifikan meningkatkan efisiensi sistem pembangkit tenaga surya.
Untuk sistem pelacakan surya sumbu tunggal horizontal, poros utama panel surya akan menyesuaikan sudut untuk secara tepat melacak sudut deklinasi.Penggerak slewing semacam ini hanya diterapkan untuk area lintang rendah.
Dengan mengadopsi bantalan slewing sebagai komponen intinya, penggerak slewing dapat menahan gaya aksial, gaya radial dan momen miring secara bersamaan.Penggerak slewing diterapkan secara luas dalam sistem pelacakan matahari.
Sistem pelacakan surya dibagi menjadi sistem pelacakan surya sumbu tunggal horizontal, pelacak sumbu tunggal miring dan sistem pelacakan surya sumbu ganda.
Penggerak slewing yang digunakan dalam sistem pelacakan matahari terutama adalah sumbu tunggal (seri SE), sumbu ganda (seri SDE) dan tipe vertikal (seri VE).Dan model yang paling umum digunakan adalah SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
Parameter kinerja model SDE
Parameter Kinerja Model SDE | ||||||||||
Model | Perbandingan | Torsi Output Terukur | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Bobot |
Nm | Nm | kN | kN | Nm | gelar | Iya | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Iya | 21kg |
5 " | 37: 1 | 637.5 | 5.000 | 16 | 27 | 9200 | 40% | ≤0.1 | Iya | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Iya | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Iya | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Iya | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Iya | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Iya | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Iya | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Iya | 682 kg |
Bagaimana cara memilih ukuran drive slewing yang tepat?
Memilih ukuran yang tepat dari drive slewing untuk menghindari tidak hanya kekurangan kinerja atau kelebihan kinerja memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output yang diperlukan.Jika Anda tidak memiliki gambaran yang jelas tentang data tersebut, cukup beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. Dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah penggerak yang kami rekomendasikan dapat menahan beban maksimal saat datang angin kencang.
4. kecepatan keluaran yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP dll
