Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | VE7 " |
---|---|---|---|
Perbandingan gigi: | 57: 1 | Dinilai Torsi Output: | 1750Nm |
Memegang Torsi: | 13200Nm | Memiringkan Torsi: | 7000Nm |
Efisiensi: | 40% | Warna standar: | RAL 9006 |
Cahaya Tinggi: | membunuh drive motor,worm gear membunuh drive |

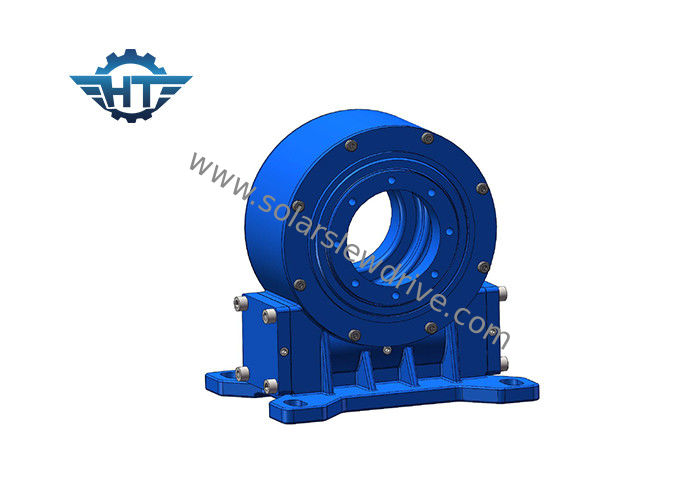

CE Dan ISO VE7 Slew Drive Gearbox, Vertical Single Axis Worm Gear Membunuh Drive Untuk Pelacak
Deskripsi
Slewing drive memiliki fitur reverse self-locking karena worm gear drive dengan karakteristik reverse self-locking.Fitur ini sangat meningkatkan stabilitas operasi host dan faktor keamanan.Dibandingkan dengan produk slewing tradisional, gearbox slewing drive mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan yang cukup besar.
Keuntungan
1. Torsi penahan tinggi untuk meningkatkan keamanan sistem pelacakan matahari
2. Rentang berputar 360 derajat
3. Membungkus worm drive di dalamnya
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian diri
Data Teknis VE Slewing Drive
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Iya | 12 |
5 " | 37: 1 | 800 | 5.000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Iya | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Iya | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 251 |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Glosarium Paramaters Kunci
Torsi Momen Miring:Torsi ini merupakan beban gravitasi dikalikan jarak antara posisi beban dengan pusat slewing bearing.Jika torsi aktual lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban tersebut sejajar dengan sumbu slewing bearing
Memegang torsi: Ini adalah torsi mundur, ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, torsi maksimum yang dicapai disebut torsi penahan, juga dilihat sebagai torsi rusak.
Mengunci sendiri: Hanya jika ada beban, penggerak slewing tidak dapat memutar balik sehingga disebut penguncian sendiri.
