Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | ZSE 7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 7 inci | Perbandingan gigi: | 57: 1 |
---|---|---|---|
Aplikasi: | CPV, CSP | Tempat asal: | CHANGZHOU, CHINA |
Sopir: | Motor roda gigi 24VDC dengan sensor hall | Instalasi: | Vertikal |
Warna: | Seperti yang diminta | reaksi: | kurang dari 0,05 derajat |
Cahaya Tinggi: | membunuh drive motor,worm gear membunuh drive |

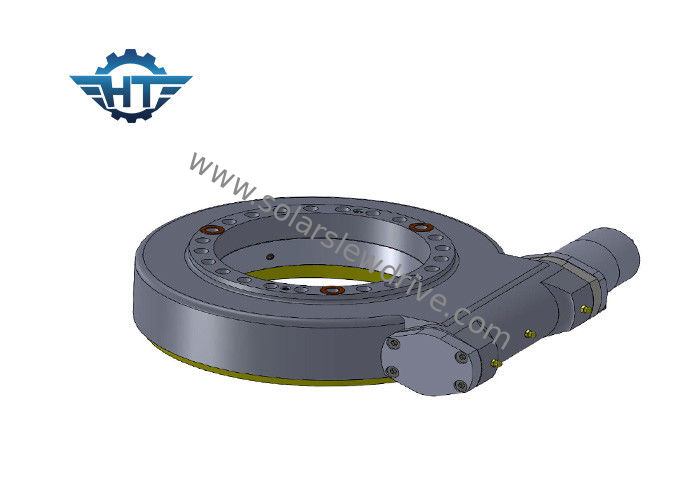

Drive Slewing Surya Seri ZSE Presisi Tinggi Dengan Motor Roda Gigi Planetary Listrik 24 VDC
Deskripsi
Serangan balik - celah jarak yang ada antara gigi roda gigi dan cacing adalah hal yang sangat umum dan seringkali merupakan faktor penting dan penting dalam desain roda gigi dan sistem penggerak.Celah di antara keduanya memungkinkan ruang untuk mengaplikasikan pelumasan dan dapat membantu mengakomodasi tekanan panas operasi di dalam.
Roda gigi dan cacing bersentuhan dalam kondisi jaring hampir sempurna.Hal ini pada gilirannya akan memungkinkan transfer tenaga penggerak yang sangat efisien, distribusi beban yang seragam, dan tingkat akurasi pemosisian yang sangat mengesankan dalam penggerak
Gearbox slewing kami telah terbukti bekerja dengan baik dalam kondisi pengoperasian yang ekstrim.Kami menyediakan slew drive dengan penghematan biaya dari suku cadang standar, waktu tunggu yang berkurang, desain yang telah teruji dan teruji di seluruh jajaran, dan suku cadang yang tersedia untuk unit yang sedang dalam servis terutama dalam produksi massal.
Parameter drive slewing ZSE
Model | Perbandingan | Torsi Output Terukur | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Bobot | Perbandingan |
Nm | Nm | kN | kN | Nm | gelar | Iya | kg | ||||
3 " | 31: 1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0 ° | Iya | 9kg | 31: 1 |
5 " | 37: 1 | 317.5 | 6000 | 68 | 27 | 23.00 | 40% | 0 ° | Iya | 14kg | 37: 1 |
7 " | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0 ° | Iya | 23kg | 57: 1 |
9 " | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0 ° | Iya | 44 kg | 61: 1 |
Parameter dari SE Slewing Drives
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
Aplikasi Yang Membutuhkan Ketelitian Tinggi
1. Meja putar
2. Sistem robotik
3. Pembangkit listrik tenaga surya terkonsentrasi
4. Antena Satelit
