Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE1 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SE1 |
---|---|---|---|
Perbandingan gigi: | 31: 1 | Efisiensi: | 40% |
Warna: | Seperti yang diminta | Aplikasi: | CPV, CSP, PV |
Tempat asal: | CHANGZHOU, CHINA | Sopir: | Motor 12 / 24VDC |
Sertifikat: | ISO9001, CE | Mengunci Sendiri: | Iya |
Cahaya Tinggi: | worm gear membunuh drive,slewing ring gear |

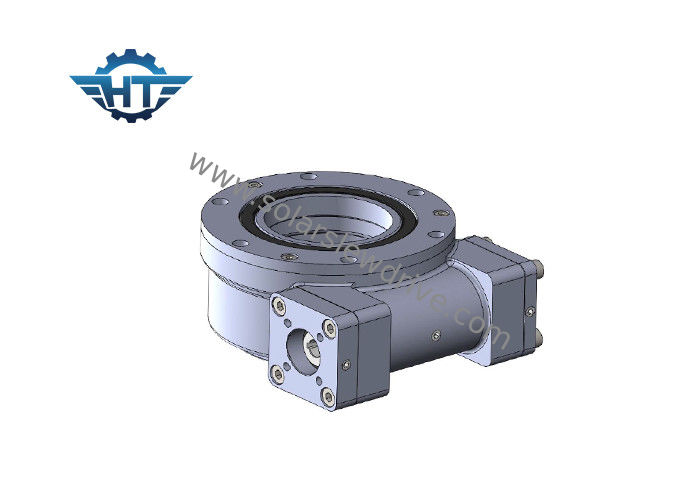

SE1 Slew Drive Gearbox Dengan Motor Roda Kecil Untuk Sistem Pelacakan Surya Otomatis Dan CSP
Deskripsi
Untuk slewing drive biasanya disebut slewing bearing atau slewing ring, terdiri dari worm, gear, housing, end cap, top plate, motor dan komponen lainnya.Karena komponen intinya adalah cacing dan roda gigi, mereka dapat menahan gaya aksial, gaya radial, dan momen terbalik pada saat yang bersamaan.Dibandingkan dengan produk rotari tradisional, penggerak slewing baru nyaman untuk dipasang, dirawat, dan dipasang.slewing drive banyak digunakan dalam sistem pelacakan surya PV, CPV, CSP dan aplikasi bangunan, termasuk derek truk, lift, meja putar, mesin pelabuhan, kendaraan, sistem tenaga angin kecil dan antena satelit.Ada 11 ukuran berbeda yang tersedia dari 1 "hingga 25" dengan lebih dari 60 model untuk memenuhi persyaratan pelacakan reguler dan presisi di bidang pelacakan PV, CPV, dan CSP (daya termal, menara, fresnel, heliostat).
Parameter kinerja seri SE
Model | Perbandingan | Torsi Output Terukur | Torsi Miring | Memegang Torsi | Beban Aksial | Beban Radial | Efisiensi | Presisi | Mengunci sendiri | Bobot |
Nm | Nm | Nm | kN | kN | gelar | Iya | kg | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Iya | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Iya | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Iya | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Iya | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 182 |
Instalasi
Drive slewing SE1 dapat dipasang baik secara vertikal maupun horizontal.
Disarankan untuk memasang penggerak slewing secara horizontal ke atas dalam aplikasi tenaga surya atau mesin untuk perlindungan yang lebih baik.Jika perlu, bisa juga dipasang secara vertikal, tetapi perlu tambahan pendukung.
Aplikasi
Pelacak surya, turbin angin, antena parabola dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, alat penggali, dan lift otomotif.
